46-Reihen-Werkzeug-CNC-Werkzeugmaschinen

Shadick ist ein originales 46-Reihen-Tool CNC-Werkzeugmaschinenhersteller in China, das sich viele Jahre lang auf die F & E und die Herstellung von CNC-Werkzeugen spezialisiert hat. Unsere Produkte bieten sowohl Preis als auch Qualität unterschiedliche Vorteile, und wir freuen uns darauf, Ihr langfristiger Partner in China zu werden.

Anfrage absenden

Produktbeschreibung

45-Grad-geneigtes Bettdesign, bequem für die Bediener, um Werkstücke nach oben und unten zu klemmen, und die ultra große X-Achse sanft einen Hub von 900, und die Z-Achse hat einen Takt von 350, wodurch 46-Reihen-Werkzeug-CNC-Maschinenwerkzeuge leicht zu meilen sind. Es kann auch mit einem Turm und einem Kraftkopf ausgestattet werden. Verbessertes einfaches Mahlverbindung mit mehreren Optionen kann mit einem Flying Cutter Head ausgestattet werden, um eine 4-Achsen-Verknüpfungsfunktion zu erzielen. Der einteilige Gussbettkörper sorgt für die Stabilität und Genauigkeit der montierten Maschine mit einer unabhängigen Spindeleinheit.

Produktparameter （Spezifikation）

Verarbeitungskapazität	46a
Den Bettkörper drehen	Φ500
Die Verarbeitung des größten Durchmessers	Φ350
Spindel
Spindelnase	A2-5
Baröffnung	Φ46
Spindelgeschwindigkeit	0-6000
Mechanische Präzision
Wiederholen Sie die Positionierungsgenauigkeit	± 0,005
Spindelschuss	≤ 0,005/100mm
Spindelverjüngung	≤ 0,005/100mm
X, Z Querhaar	≤ 0,005/100mm
X/Z-Achse schnell bewegende Geschwindigkeit	24m/min
Axialstrich
X-Achse Schlaganfall	900 mm
Z-Achse Schlaganfall	350 mm
Motorleistung
Spindel (Servo) und Motor	7,5 kW
X -Achse (Servo) und Motor	1,3 kW/1,7 kW
Z -Achse (Servo) und Motor	1,3 kW/1,7 kW
Andere
Gewicht	3200 kg
Mechanische Abmessungen	223016001900

Produktfest und Anwendung

Shadick 46-Reihen-Tool CNC-Werkzeugmaschine sind zu einem Benchmark-Gerät im kleinen und mittelgroßen Präzisionsteils-Bearbeitungssektor geworden, dank ihres langzeigigen Stressteuerprozesses, der Kernkomponenten von Top-internationalen Marken und intelligenten Bearbeitungsfunktionen. Es ist besonders gut geeignet für flexible Produktionsszenarien, die Multi-Variety-, Small-Batch- und High-Precision-Anforderungen erfordern, was es zu einer idealen Wahl für Tier-2-Lieferanten in den Automobilteilen, medizinischen und 3C-Branchen macht, um die Produktionskapazität zu verbessern.

Produktionsdetails

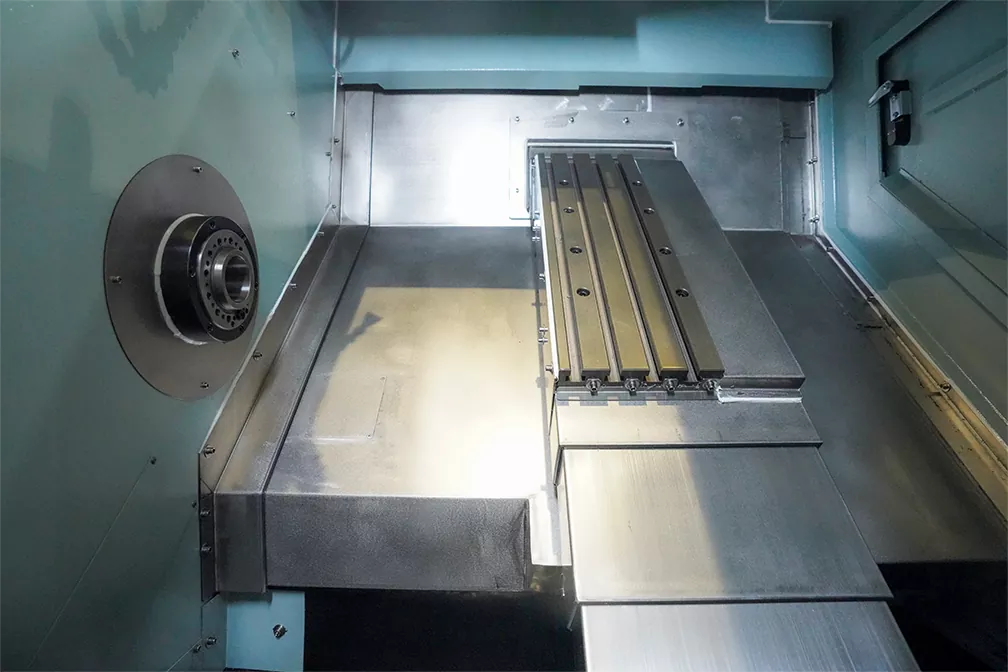

46-Reihen-Tool CNC-Werkzeugmaschine interne Strukturanzeige, X-Achse-Schlaganfall 900, Z-Achse Hub 350

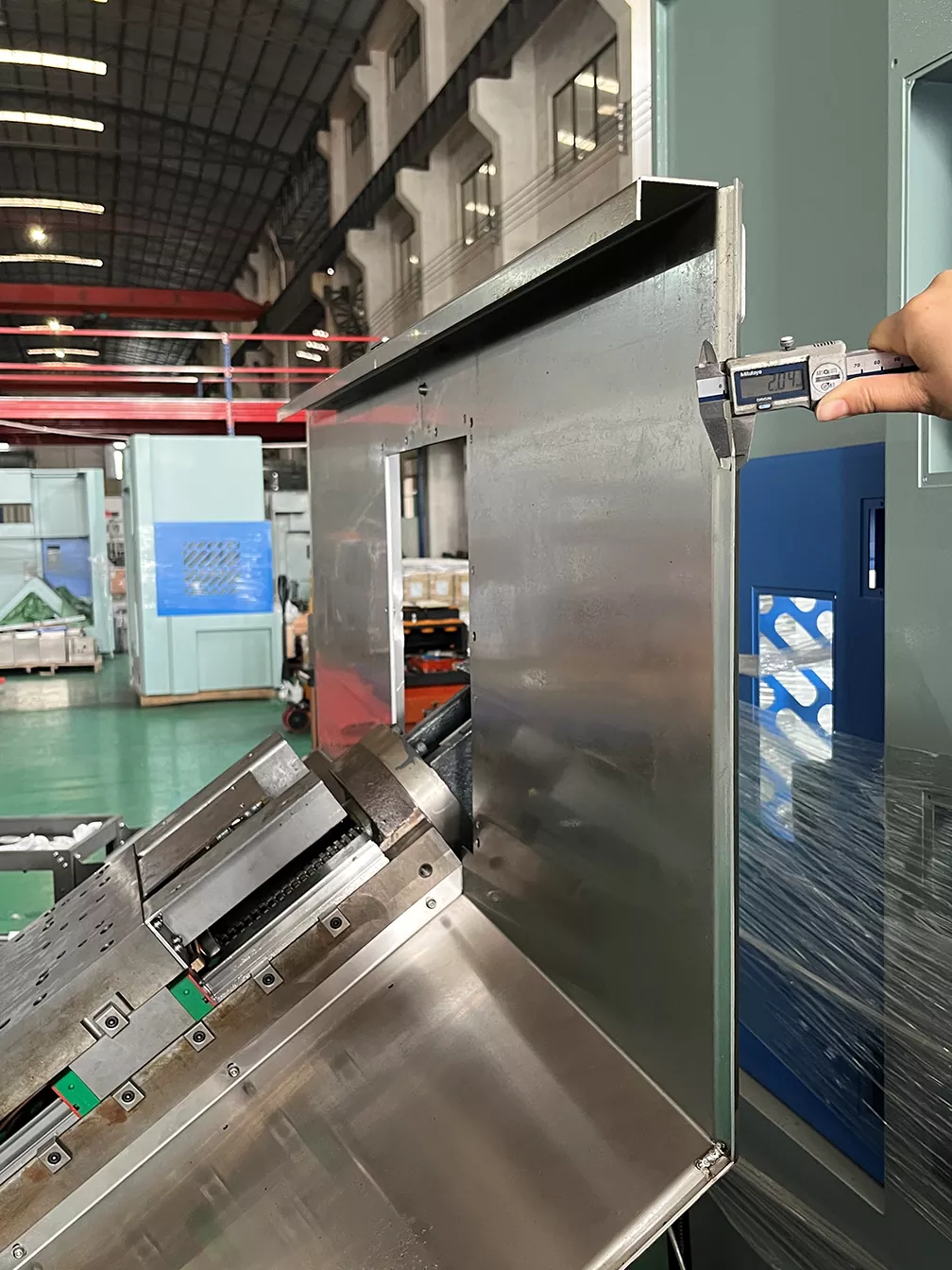

2mm Edelstahl vollständig geschlossenes Schutzdesign。

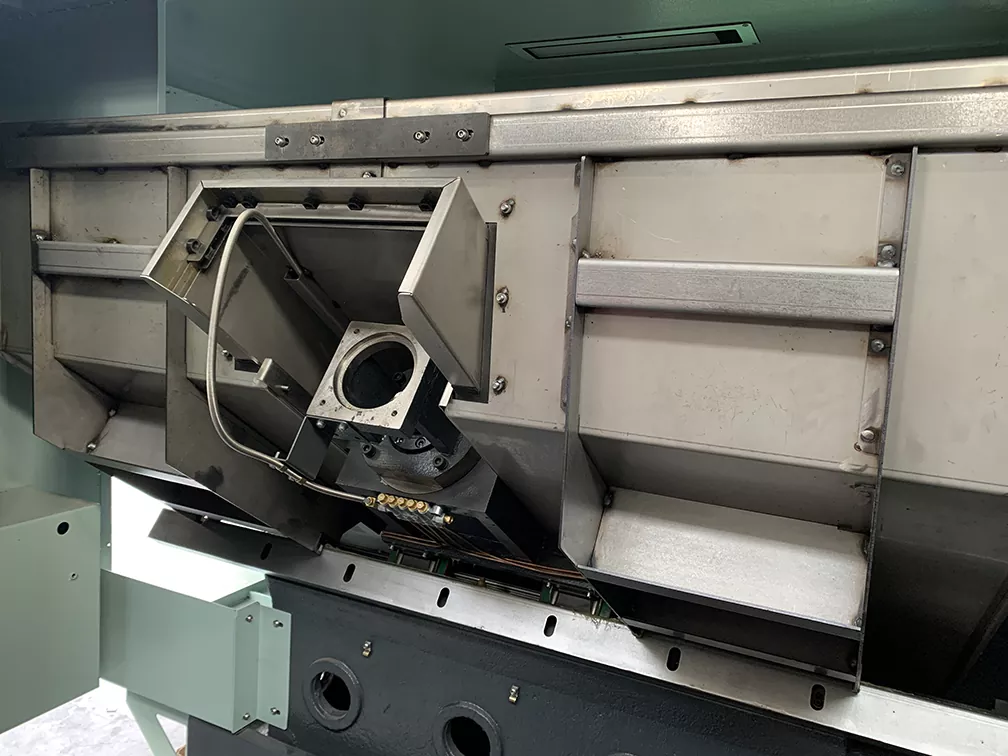

Verwenden Sie 3 mm Verstärkungsstangen zur Verstärkung ， Einschicht interne Verteidigung

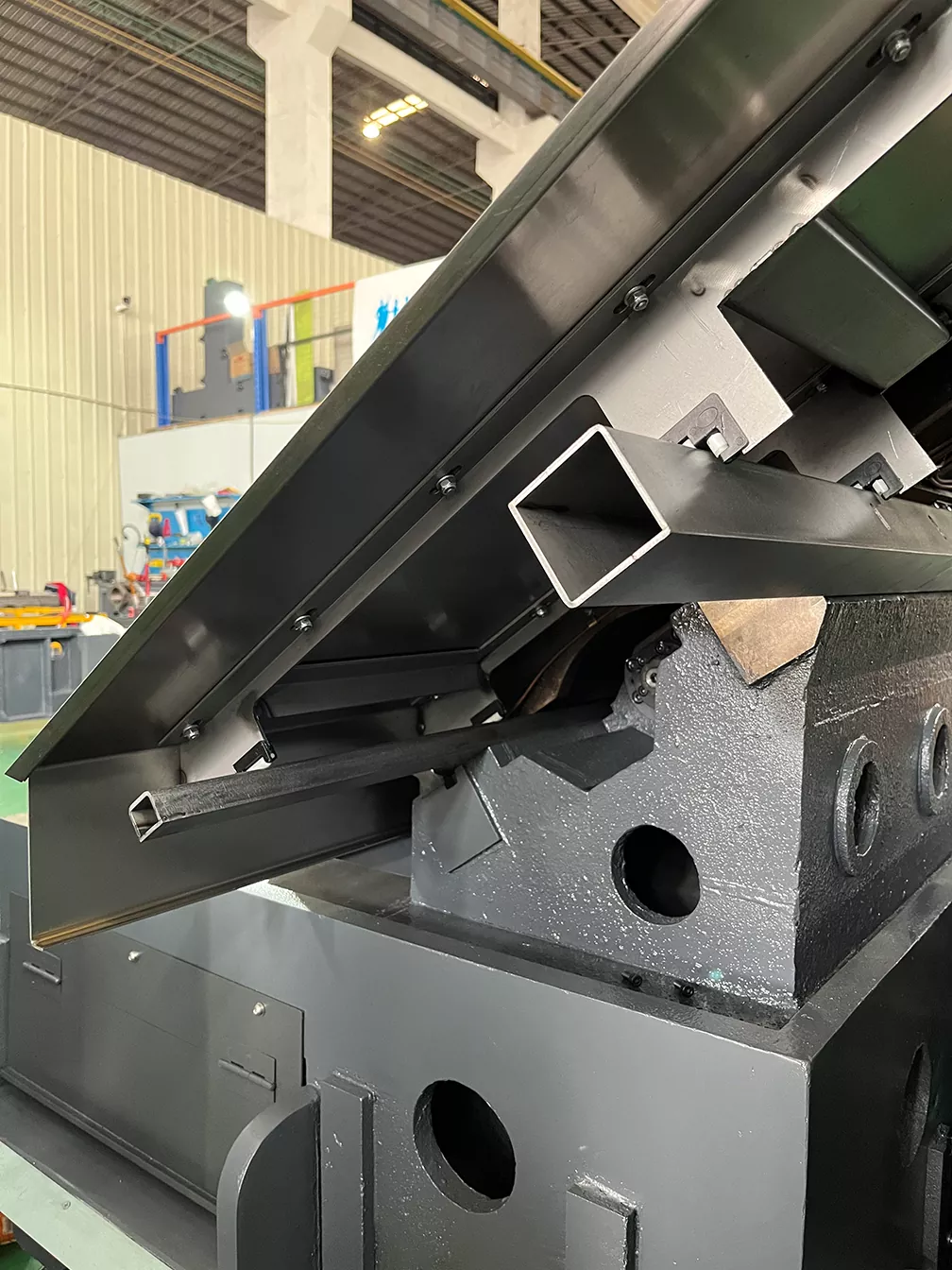

Wir verwenden zwei Hilfsführerschienen aus Edelstahl mit einer Länge von 1,5 m und einer Dicke von 3 mm. Reduzieren Sie die Werkzeugleitungen und verbessern Sie die Maschinenstabilität
