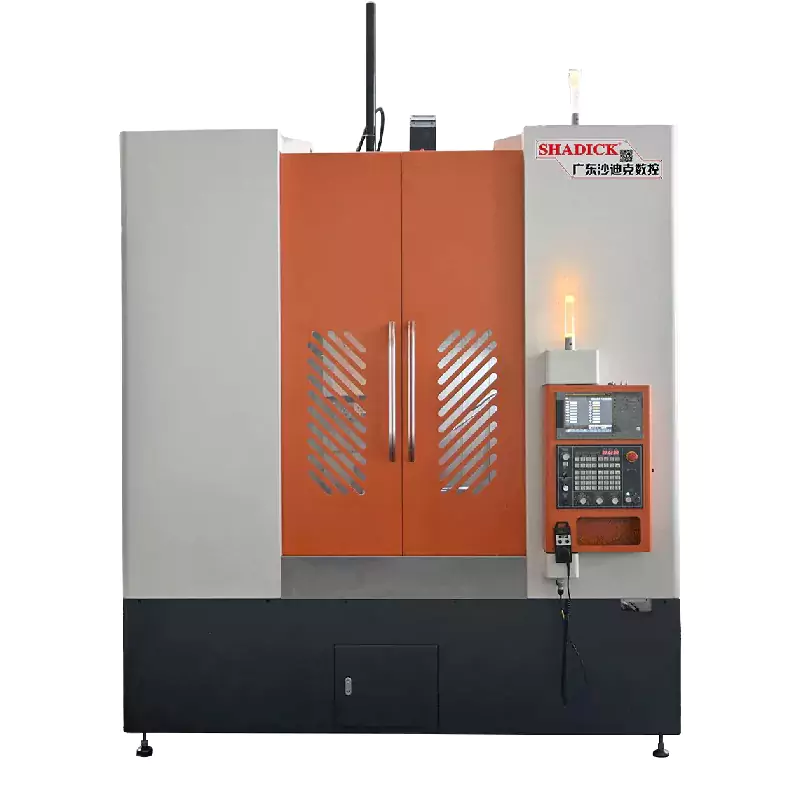

80 vertikale CNC -Werkzeugmaschinen

Die 80 vertikalen CNC-Werkzeugmaschine sind mit einer Mehrachse-Steuerung ausgestattet, die sich flexibel an die facettenreichen Bearbeitungsanforderungen komplexer Werkstücke anpasst. Die Workbench -Position ist intuitiv, die Programmierung ist einfach und es ist für die Bediener bequem, Bearbeitungsvorgänge und Programmanpassungen durchzuführen. Es kann eine Vielzahl von Materialien, einschließlich Metallen, Nicht -Metallen usw., bewältigen, um den Verarbeitungsbedarf verschiedener Branchen gerecht zu werden.

Anfrage absenden

Produktbeschreibung

Stabile Verarbeitung: Das Werkstück ist natürlich durch die Schwerkraft positioniert und bietet einen stabilen Schneidring, um eine hohe Vorbereitung zu gewährleisten. In Kombination mit dem deutschen Schott -Turm weist 80 vertikale CNC -Werkzeugmaschinen eine hohe Präzision, präzise Positionierung und starke Starrheit auf.

Beide Achsen (XZ) verwenden Hochleistungs-Rollengleise mit 55 mm und Schraubenstangen mit 50 mm

Geeignet für die Verarbeitung von Teilen mit großen Außendurchmessern und schweren Gewichten.

Die Werkzeugmaschinenbasis ist nahezu quadratisch mit hoher Starrheit, wodurch der Einfluss von Verformung und Bewegung verringert wird.

Produktparameter （Spezifikation）

Verarbeitungskapazität	LC60	LC80
Den Bettkörper drehen	Φ700	Φ850
Die Verarbeitung des größten Durchmessers	Φ600	Φ800
Spindel
Spindelnase	A2-8	A2-11
Baröffnung	Φ86	Φ60
Spindelgeschwindigkeit	0-2000
Mechanische Präzision
Wiederholen Sie die Positionierungsgenauigkeit	± 0,008
Spindelschuss	≤ 0,008/100mm
Spindelverjüngung	≤ 0,008/100mm
X, Z Querhaar	≤ 0,008/100mm
X/Z-Achse schnell bewegende Geschwindigkeit	24m/min
Axialstrich
X-Achse Schlaganfall	500 mm
Z-Achse Schlaganfall	750 mm
Motorleistung
Spindel (Servo) und Motor	15 kW
X -Achse (Servo) und Motor	2,9 kW
Z -Achse (Servo) und Motor	2,9 kW
spülen
spülen	8 Workstations mit 380 Werkzeugschalen
Andere
Gewicht	9000 kg	11000 kg
Mechanische Abmessungen	245023302650

Produktfest und Anwendung

In Branchen wie schwerer Maschinenherstellung, Bergbau und Ölgewinnung werden starke und große Teile wie Wellen, Zahnräder, Radnaben usw. häufig eingesetzt. Felder, die eine hohe Präzision erfordern, wie z. B. Luft- und Raumfahrtkomponenten, erfordern extrem hohe Bearbeitungsgenauigkeit und Oberflächenqualität. Herstellung großer Formen und Gerätekomponenten: Erfüllung der komplexen Formen und hohen Voraussetzungen großer Komponenten wie Schimmelpilzherstellung und Geräte zur Stromerzeugung.
