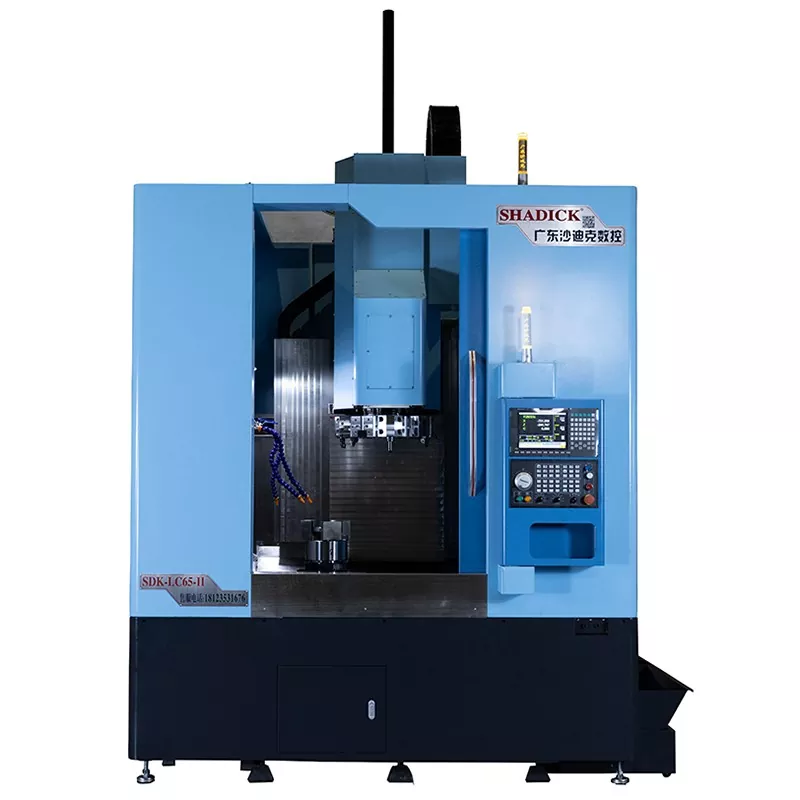

60 vertikale CNC -Werkzeugmaschinen

Das vertikale Layout von 60 vertikalen CNC -Werkzeugmaschinen bietet viele Vorteile: seine kompakte Struktur, seine geringe Fußabdruck und die Eignung für Arbeitsumgebungen mit begrenztem Raum. Das Werkstück ist natürlich durch die Schwerkraft während des Bearbeitungsprozesses positioniert, was eine äußerst stabile Bearbeitungsumgebung für das Schneiden von Betriebsvorgängen bietet und die Erreichung der hochpräzisen Bearbeitung sicherstellt.

Anfrage absenden

Produktbeschreibung

60 vertikale CNC -Werkzeugmaschinen sind normalerweise mit verschiedenen Zubehör und Werkzeugen ausgestattet, mit denen verschiedene Bearbeitungsaufgaben wie Drehen, Mahlen, Bohren, Klopfen usw. erledigt werden können. Sie haben eine starke Anpassungsfähigkeit und hohe Flexibilität, wobei die verschiedenen Bearbeitungsanforderungen erfüllt werden. Das strukturelle Design von vertikalen Werkzeugmaschinen erleichtert die Integration mit automatisierten Geräten wie Lade- und Entladen von Geräten und Robotern, bildet automatisierte Produktionslinien, die effiziente und kontinuierliche Verarbeitungsvorgänge erzielen, die Arbeitskosten senken und die Produktionseffizienz verbessern.

Produktparameter （Spezifikation）

Verarbeitungskapazität	LC60	LC80
Den Bettkörper drehen	Φ700	Φ850
Die Verarbeitung des größten Durchmessers	Φ600	Φ800
Spindel
Spindelnase	A2-8	A2-11
Baröffnung	Φ86	Φ60
Spindelgeschwindigkeit	0-2000
Mechanische Präzision
Wiederholen Sie die Positionierungsgenauigkeit	± 0,008
Spindelschuss	≤ 0,008/100mm
Spindelverjüngung	≤ 0,008/100mm
X, Z Querhaar	≤ 0,008/100mm
X/Z-Achse schnell bewegende Geschwindigkeit	24m/min
Axialstrich
X-Achse Schlaganfall	500 mm
Z-Achse Schlaganfall	750 mm
Motorleistung
Spindel (Servo) und Motor	15 kW
X -Achse (Servo) und Motor	2,9 kW
Z -Achse (Servo) und Motor	2,9 kW
spülen
spülen	8 Workstations mit 380 Werkzeugschalen
Andere
Gewicht	9000 kg	11000 kg
Mechanische Abmessungen	245023302650

Produktfest und Anwendung

In der Automobilindustrie werden 60 vertikale CNC -Werkzeugmaschinen verwendet, um Motorkomponenten, Getriebegehäuse und andere komplexe Körperstrukturteile zu verarbeiten. Diese Teile erfordern normalerweise eine hohe Präzision und eine gute Oberflächenqualität, und vertikale Werkzeugmaschinen können diese strengen Produktionsanforderungen erfüllen. Vertikale Werkzeugmaschinen, insbesondere vertikale Drawen, werden üblicherweise zur Verarbeitung großer Scheibenteile wie Schwungrädern, Flanschen, Bremstrommeln usw. verwendet. Diese Teile haben größere radiale Abmessungen, und das Layout der vertikalen Werkzeugmaschine ermöglicht es, die Bearbeitungsanforderungen solcher Werkstücke leicht zu erfüllen.
