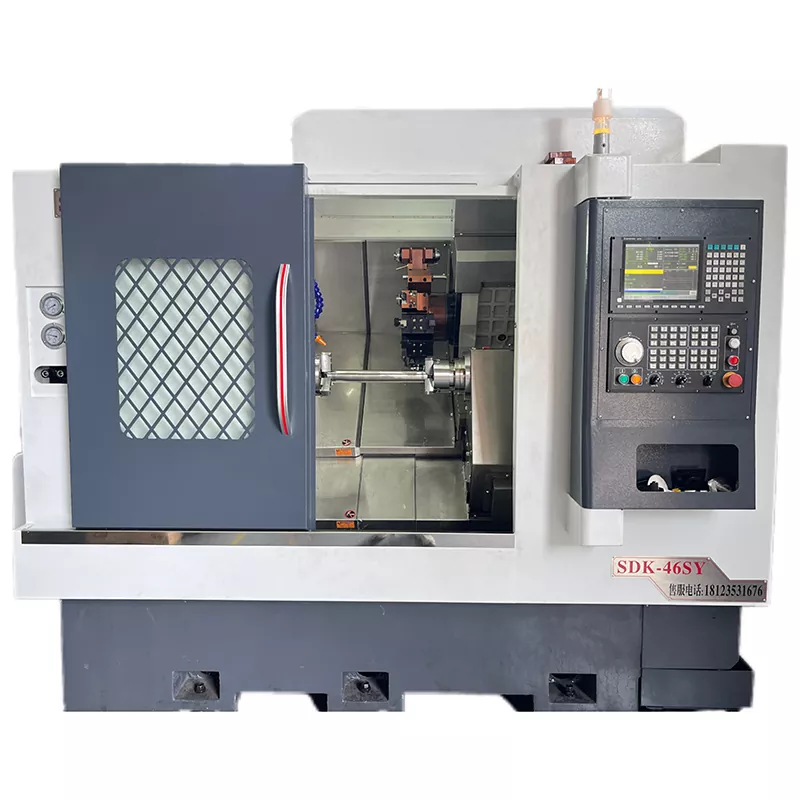

Doppelspindel-Einzel-Turr-CNC-Werkzeugmaschine

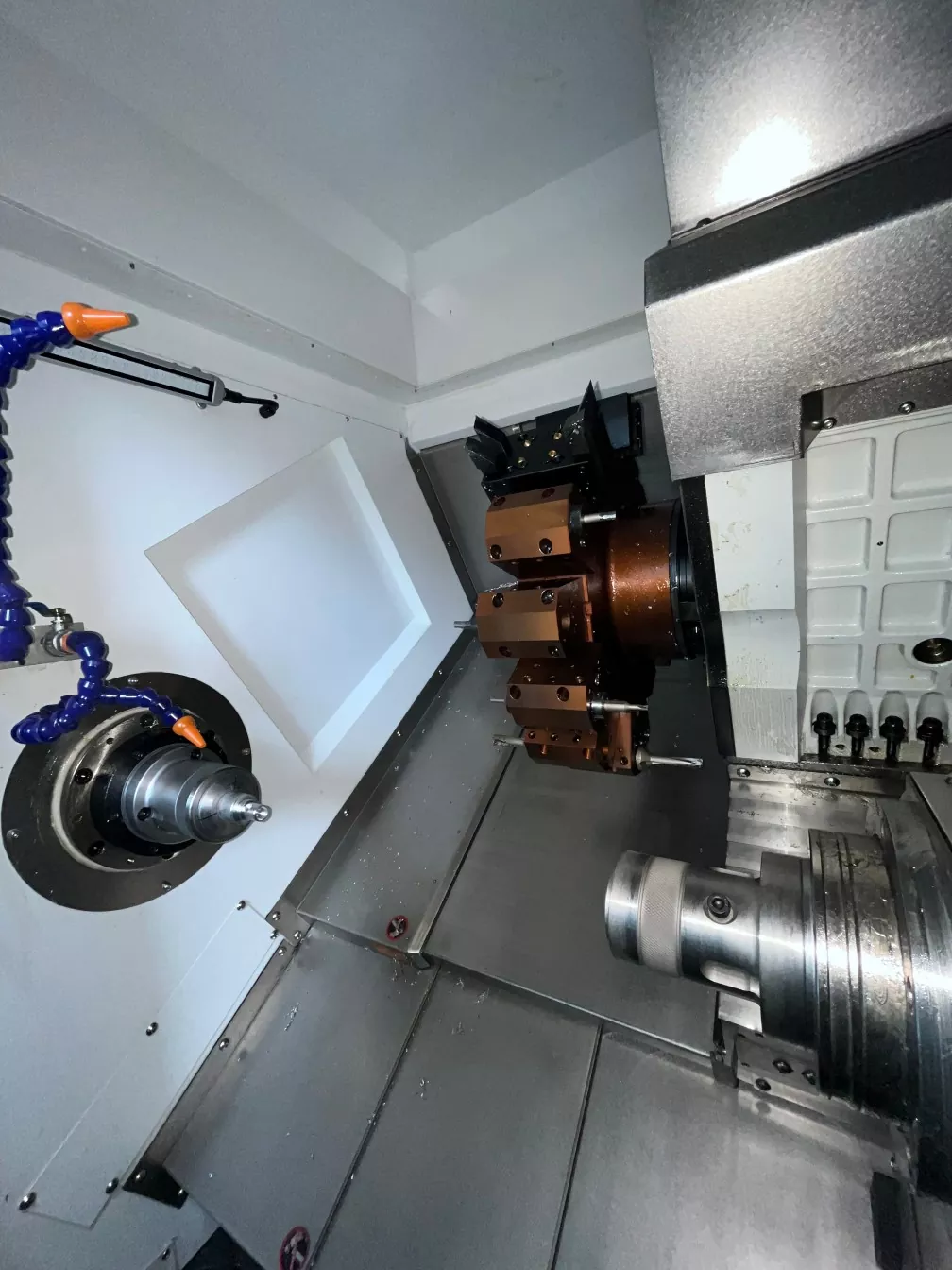

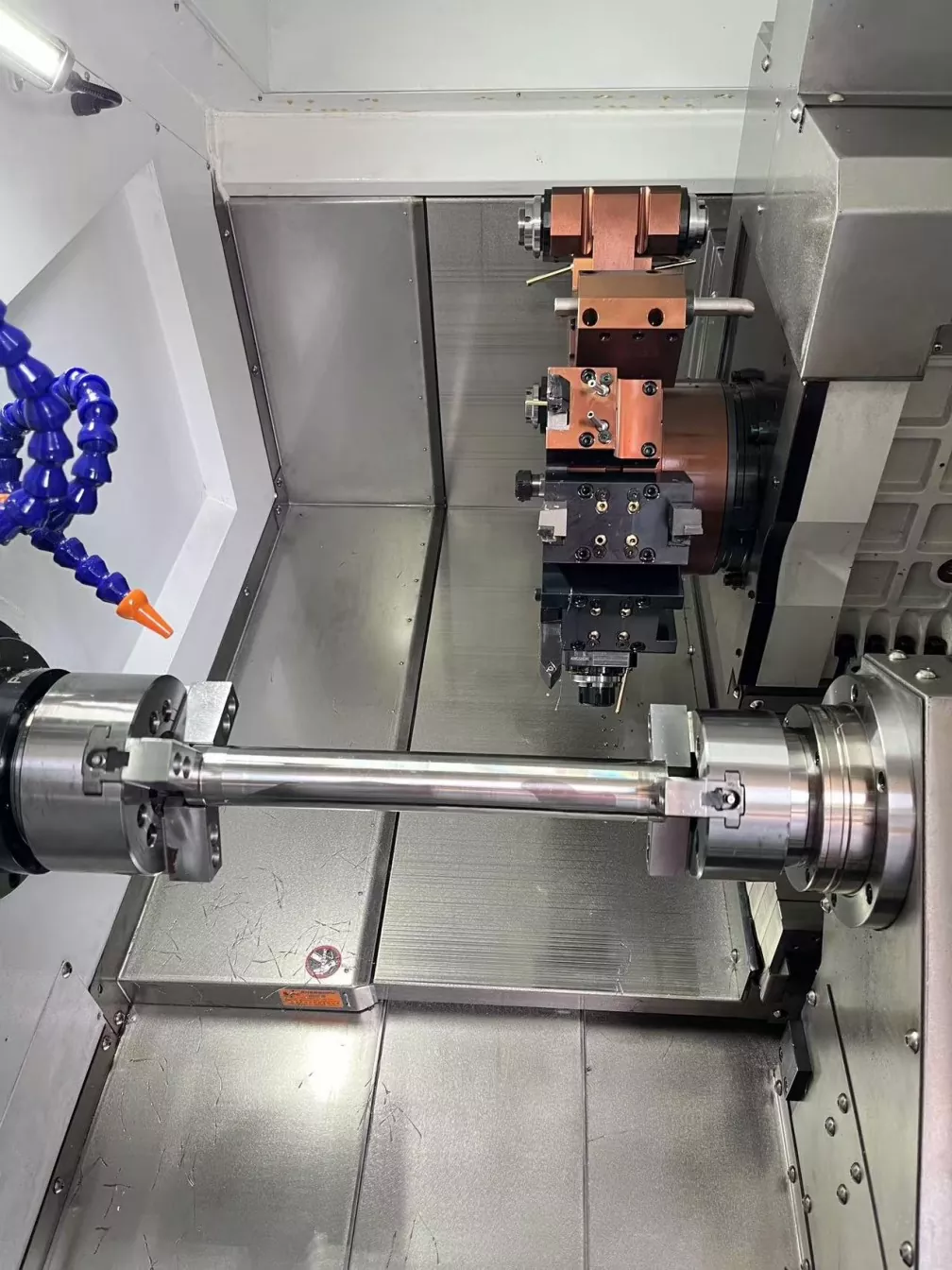

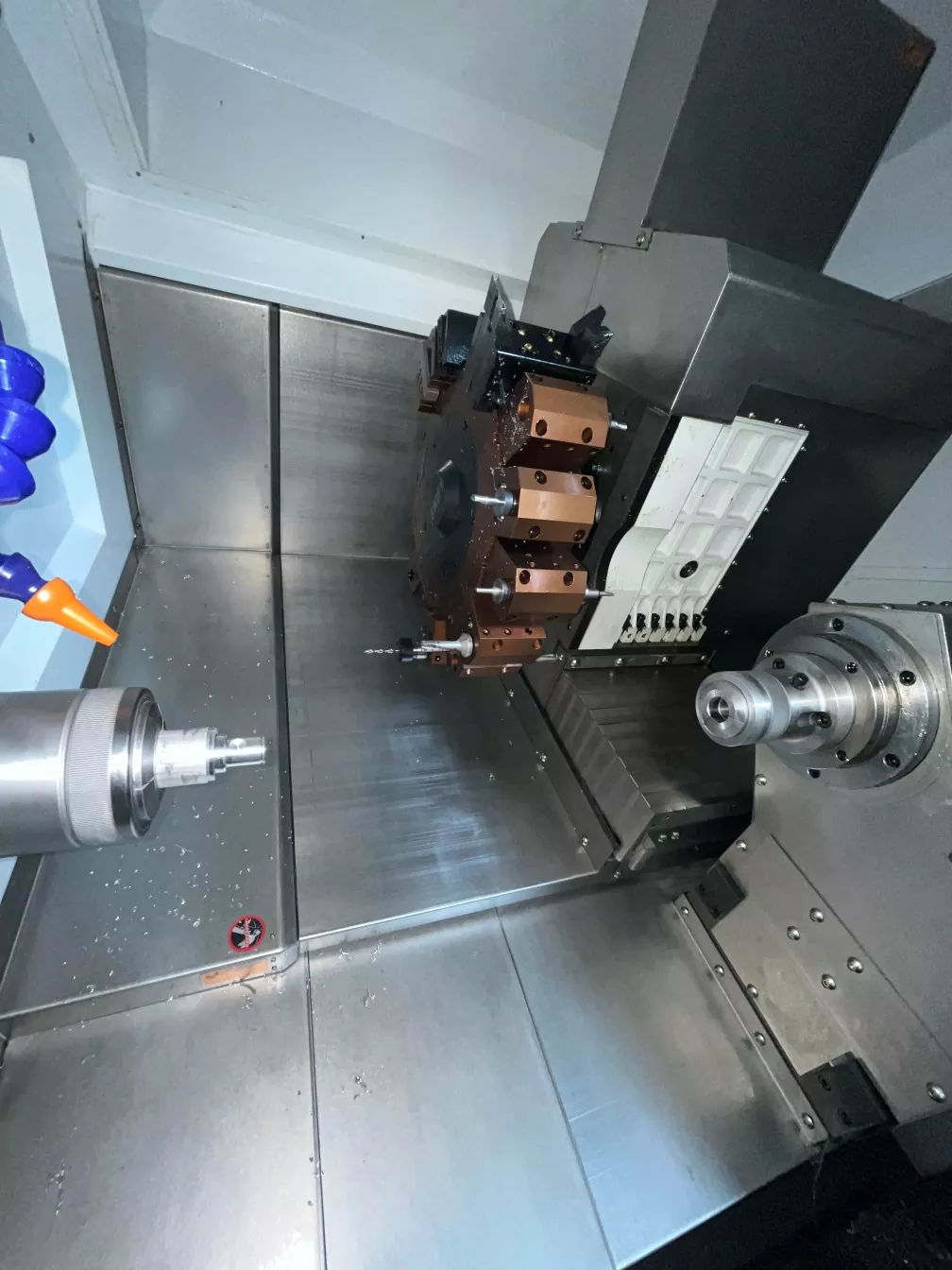

Double-Spindel-Einzel-Turret-CNC-Werkzeugmaschinen ， Wie der Name schon sagt, ist das Werkzeugmaschine mit zwei Spindeln und einem Turm ausgestattet. Das Bett dieser Art von Werkzeugmaschine ist normalerweise mit einem Werkstückspindelrahmen und einem Werkstücksubspindelrahmen sowie einem beweglichen Turm ausgestattet. Der Rahmen des Werkstücks Spindel und Werkstücks -Sub -Spindelrahmen werden jeweils zum Klemmen und Bearbeiten von Werkstücken verwendet, während der Werkzeughalter für das Schneiden von Operationen verantwortlich ist.

Anfrage absenden

Produktbeschreibung

Im Vergleich zu herkömmlichen CNC-Drehstätern weisen Doppelspindel-Single-Turret-CNC-Werkzeuge einen höheren Automatisierungsgrad auf. Es kann eine automatisierte Verarbeitung durch Programmierung, reduzierende manuelle Intervention und Fehler und die Verbesserung der Verarbeitungsgenauigkeit und -stabilität erreichen. Der Turm kann auf dem Rutschenschienersitz mit Auf und Ab, links und rechts verdrängt werden, um die entsprechende Position gemäß den Verarbeitungsanforderungen zu bewegen. Durch die Bewegen des Turms kann die Werkzeugmaschine die Bearbeitung beider Enden des Werkstücks vervollständigen und die Flexibilität der Bearbeitung weiter verbessern.

Produktparameter （Spezifikation）

Verarbeitungskapazität	46SY
Den Bettkörper drehen	Φ500
Die Verarbeitung des größten Durchmessers	Φ350
Die maximale Verarbeitungslänge	400 mm
Spindel
Spindelnase	A2-5
Baröffnung	Φ45
Spindelgeschwindigkeit	0-4500
Hilfspindelmotor	A2-4 (Motorspindel)
Baröffnung	Φ36
Spindelgeschwindigkeit	0-5000
Mechanische Präzision
Wiederholen Sie die Positionierungsgenauigkeit	± 0,005
Spindelschuss	≤ 0,005/100mm
Spindelverjüngung	≤ 0,005/100mm
X, Z Querhaar	≤ 0,005/100mm
X/Z-Achse schnell bewegende Geschwindigkeit	24m/min
Axialstrich
X-Achse Schlaganfall	220 mm
Z-Achse Schlaganfall	420 mm
Reisen Sie y-Achse	± 45 mm/± 50 mm
Motorleistung
Spindel (Servo) und Motor	7,5 kW
X -Achse (Servo) und Motor	3.1 kW
Z -Achse (Servo) und Motor	3.1 kW
Y -Achse (Servo) und Motor	2,4 kW
spülen
spülen	BMT45/55
Andere
Gewicht	4200 kg
Mechanische Abmessungen	245017502120

Produktfest und Anwendung

Double-Spindel-Einzelturr-CNC-Werkzeugmaschinen sind in der Bearbeitung von Teilen in Branchen wie Walzen, Sportgeräten, landwirtschaftlichen Maschinen und Automobilkomponenten häufig eingesetzt. Diese Branchen haben hohe Anforderungen an die Genauigkeit und Effizienz von Teilen der Bearbeitung, und die doppelte Spindel -CNC -Maschinenmaschinen für die einzelnen Turrate sind die ideale Wahl, um diese Anforderungen zu erfüllen.
