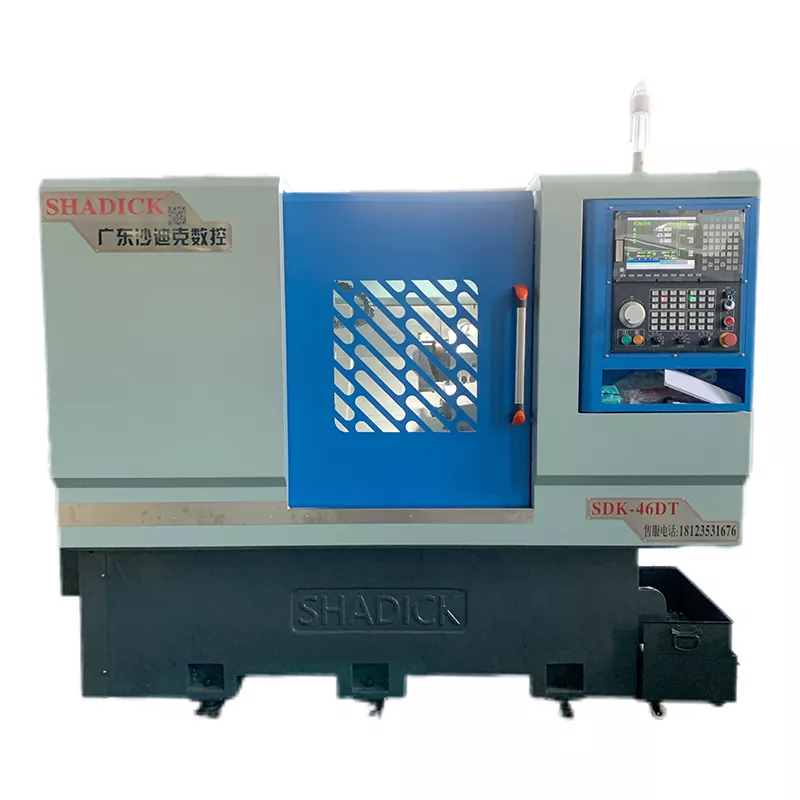

Servo -Turm- und Reihen -Werkzeug -CNC -Werkzeugmaschinen

Die Installation verschiedener Komponenten in der CNC -Werkzeugmaschine des Servo -Turm- und Reihen -Tools zur Erfüllung höherer Verarbeitungsanforderungen ist der Vorteil der ursprünglichen Fabrikanpassung unseres Unternehmens, was nicht nur die wirtschaftlichen Kosten der Kunden spart, sondern auch Raum, Arbeitskräfte und Zeit erheblich verbessert.

Anfrage absenden

Produktbeschreibung

Die ultra große X-Achse hat einen Hub von 900 und die Z-Achse hat einen Hub von 350, wodurch es einfach ist, Messer zu arrangieren. Servo -Turm- und Reihen -Werkzeug -CNC -Werkzeugmaschinen können auch mit einem Turm und einem Stromkopf ausgestattet werden. Mit einfachem Auto und Eisen verbessert, kann es diversifizierte Produkte mit mehreren Schnittpositionen gleichzeitig verarbeiten, wodurch das Schneiden nicht mehr zu einem Problem geht.

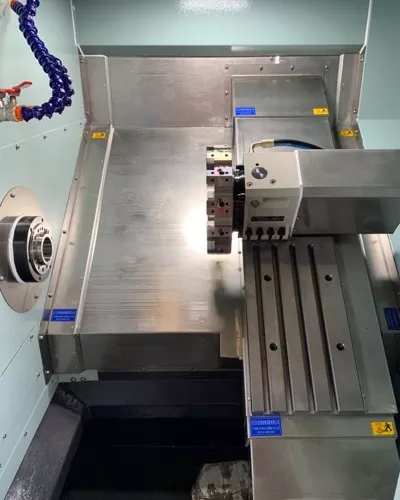

Servo -Turm, schnelles Werkzeugwechselgeschwindigkeit, hohe Spindelgenauigkeit, geeignet für die Verarbeitung hoher Glanz- und hoher Starrheitsprodukte.

Produktparameter （Spezifikation）

Verarbeitungskapazität	46a	52a
Den Bettkörper drehen	Φ500
Die Verarbeitung des größten Durchmessers	Φ350	Φ400
Spindel
Spindelnase	A2-5	A2-6
Baröffnung	Φ46	Φ52
Spindelgeschwindigkeit	0-6000	0-6000
Mechanische Präzision
Wiederholen Sie die Positionierungsgenauigkeit	± 0,005
Spindelschuss	≤ 0,005/100mm
Spindelverjüngung	≤ 0,005/100mm
X, Z Querhaar	≤ 0,005/100mm
X/Z-Achse schnell bewegende Geschwindigkeit	24m/min
Axialstrich
X-Achse Schlaganfall	900 mm
Z-Achse Schlaganfall	350 mm
Motorleistung
Spindel (Servo) und Motor	7,5 kW	11 kW
X -Achse (Servo) und Motor	1,3 kW	1,7 kW/2,4 kW
Z -Achse (Servo) und Motor	1,3 kW	1,7 kW/2,4 kW
Andere
Gewicht	3200 kg	3300 kg
Mechanische Abmessungen	223016001900

Produktfest und Anwendung

Bei Werkzeugmaschinen, die ursprünglich nur eine Schneidfunktion hatten, kann die Installation eines Servo -Turms seine Funktionalität erheblich erweitern. Wenn beispielsweise die Verarbeitung von Produkten mit hohem Bedarf an Schneidwerkzeugen verarbeitet wird, kann das Servo -Turret mehr Werkzeugauswahl bieten und die Flexibilität und Effizienz der Verarbeitung verbessern. Der Servo -Turm unterstützt auch die bidirektionale Indexierung und die nächstgelegene Werkzeugauswahl für jede Toolposition, wodurch die Änderungszeit des Werkzeugs weiter reduziert und die Nichtproduktionszeit während der Verarbeitung minimiert wird. Die Anwendungsszenarien von Servo -Turm- und Reihen -Tool -CNC -Werkzeugmaschinen umfassen mehrere Fertigungsfelder wie Luftfahrt, Automobil, Schimmel, Energie und schwere Maschinen sowie Elektronik. Diese Kombination verbessert nicht nur die Genauigkeit und Effizienz der Bearbeitung, sondern reduziert auch die Kosten, was sie zu einem unverzichtbaren und wichtigen Gerät in der modernen Herstellung macht.
