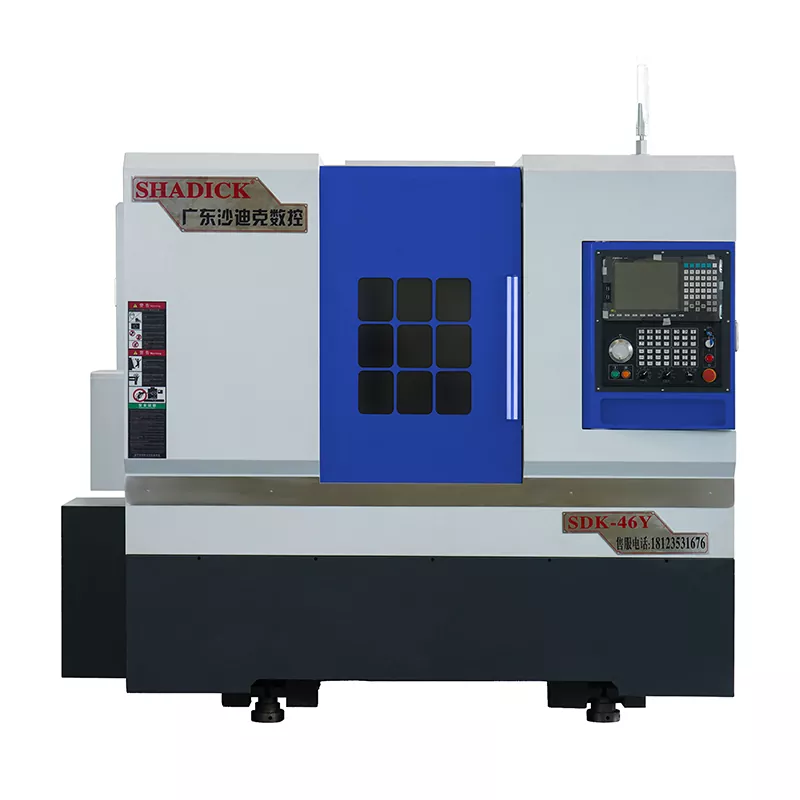

46-Tailstock-Turn-Mill-Verbund-CNC-Maschine

Die 46-Tailstock-Turn-Mill-Composite-CNC-Maschine ist ein häufig verwendetes Gerät in der Fertigungsindustrie, das die Funktionen des Drehens, Mahlens, Bohrungen, Tippens und vielem mehr kombiniert, wodurch mehrere Aufgaben mit einem einzigen Setup ausgeführt werden können. Unser Zentrum von Turn-Mill eignet sich besonders für die Verarbeitung komplexer Teile wie schlanke Komponenten und komplizierte gekrümmte Oberflächen, die mit hoher Effizienz und Präzision mit herkömmlichen Bearbeitungsmethoden häufig schwer zu erreichen sind.

Anfrage absenden

Produktbeschreibung

46-Tailstock-Turn-Mill-Verbund-CNC-Maschine kann gleichzeitig Multi-Process-Turn-Mill-Verbindungsfunktionen wie Drehen, Mahlen, Bohrungen, Klopfen, Hobbing und Schlitzer erzielen.

Die C-Achse des Spindel ist mit einem hochauflösenden Magnetring-Encoder ausgestattet, wodurch eine kontinuierliche Indexierung (mit einer Indizierungsgenauigkeit von bis zu 0,01 Grad) ermöglicht wird. Es ist koaxial mit der Werkzeugmaschine zusammengestellt, um die Positionierungsgenauigkeit und hohe Zuverlässigkeit der C-Achse sicherzustellen.

Es nimmt ein vollständig geschlossenes Schutzdesign an, das wichtige Komponenten wie Schrauben, Führer und Lager effektiv schützt. Es ist ästhetisch ansprechend, stabil und langlebig.

Es verwendet das Taiwan -Syntec -Betriebssystem, das eine schnelle Positionierung während des hohen Geschwindigkeitsbetriebs ermöglicht und die Indexierungseffizienz und Genauigkeit effektiv verbessert.

Produktparameter （Spezifikation）

Verarbeitungskapazität	46y
Den Bettkörper drehen	Φ450
Die Verarbeitung des größten Durchmessers	Φ350
Spindel
Spindelnase	A2-5
Baröffnung	Φ46
Spindelgeschwindigkeit	0-6000
Mechanische Präzision
Wiederholen Sie die Positionierungsgenauigkeit	± 0,005
Spindelschuss	≤ 0,005/100mm
Spindelverjüngung	≤ 0,005/100mm
X, Z Querhaar	≤ 0,005/100mm
X/Z-Achse schnell bewegende Geschwindigkeit	24m/min
Tailsitzreisen
Spezifikation der Heckstockhülle	Mo's 5#
Tailsitzreisen	370 mm
Methode zur Bewegung der Tail -Sitzbewegung	Schieberegler
Obere Strecke von Chuck	450 mm
Schwankungsstufe	5-20 Kilogramm
Top -Route	120 mm
Tail -Sitzstruktur	Präzisionshülsenart
Axialstrich
X-Achse Schlaganfall	250 mm
Z-Achse Schlaganfall	510 mm
Y-Achse Schlaganfall	± 35 mm
Motorleistung
Spindel (Servo) und Motor	7,5 kW
X -Achse (Servo) und Motor	3.1 kW
Z -Achse (Servo) und Motor	3.1 kW
Y -Achse (Servo) und Motor	2,4 kW
Power Head Motor	5,5 kW
15- Stationsturmschurke (BMT40)	König CNC aus Taiwan, China
Power Head 0 - Grad	2
Power Head 90 - Grad	2
Andere
Gewicht	3600 kg
Mechanische Abmessungen	285017802040

Produktfest und Anwendung

Der Turn-Mill-Komplex mit Heckstock ist ein vielseitiges Bearbeitungsgerät, das die Funktionen von Drehen und Mahlen kombiniert und ein Heckstockgerät zur Unterstützung der Verarbeitung verschiedener Werkstücke bietet. Diese 46-tailumstock-Turn-Mill-Verbund-CNC-Maschine mit hoher Präzision, hoher Effizienz und Fähigkeit zur Verarbeitung komplexischer Werkstücke macht sie in mehreren Branchen weit verbreitet.

Produktionsdetails

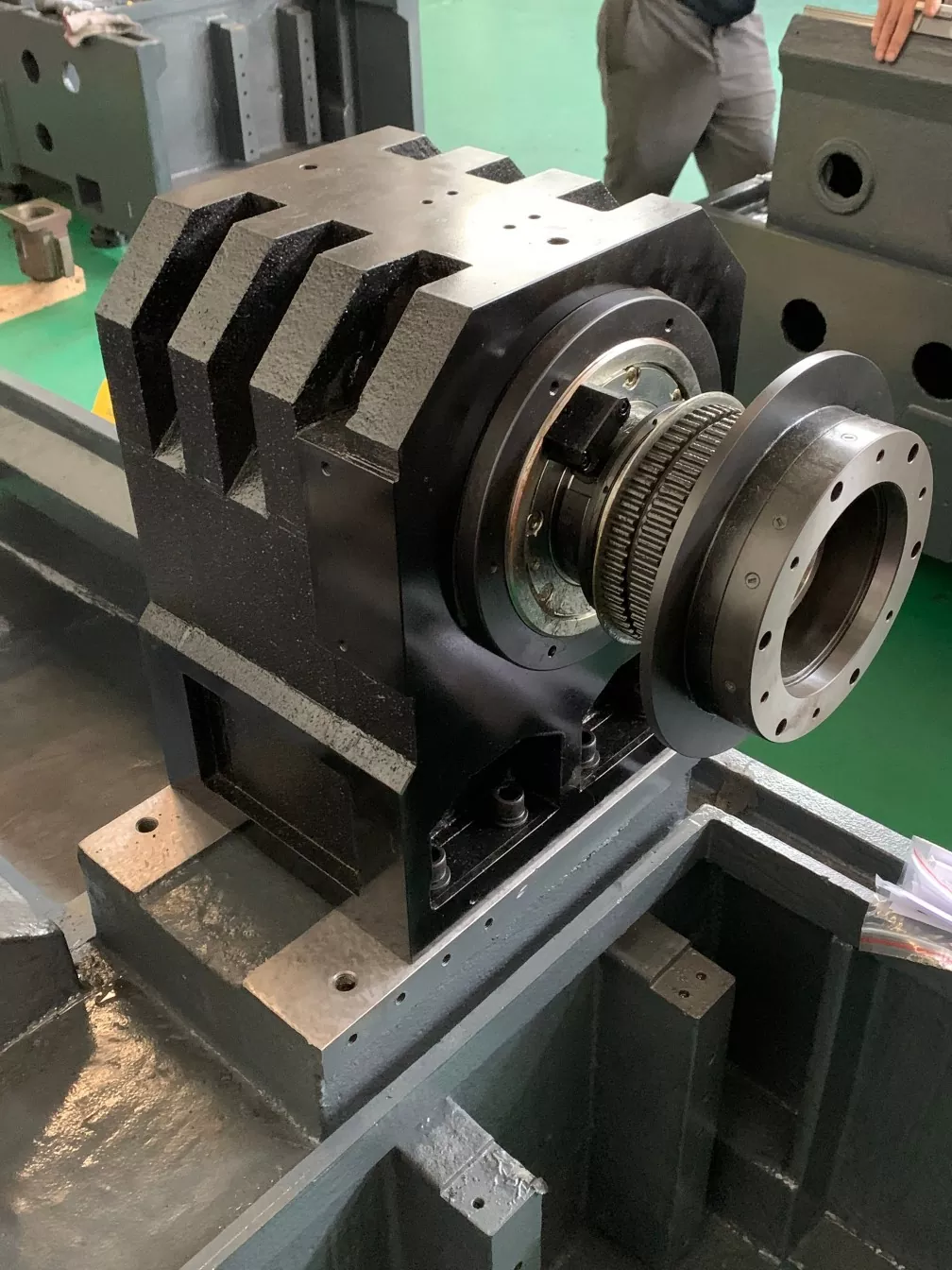

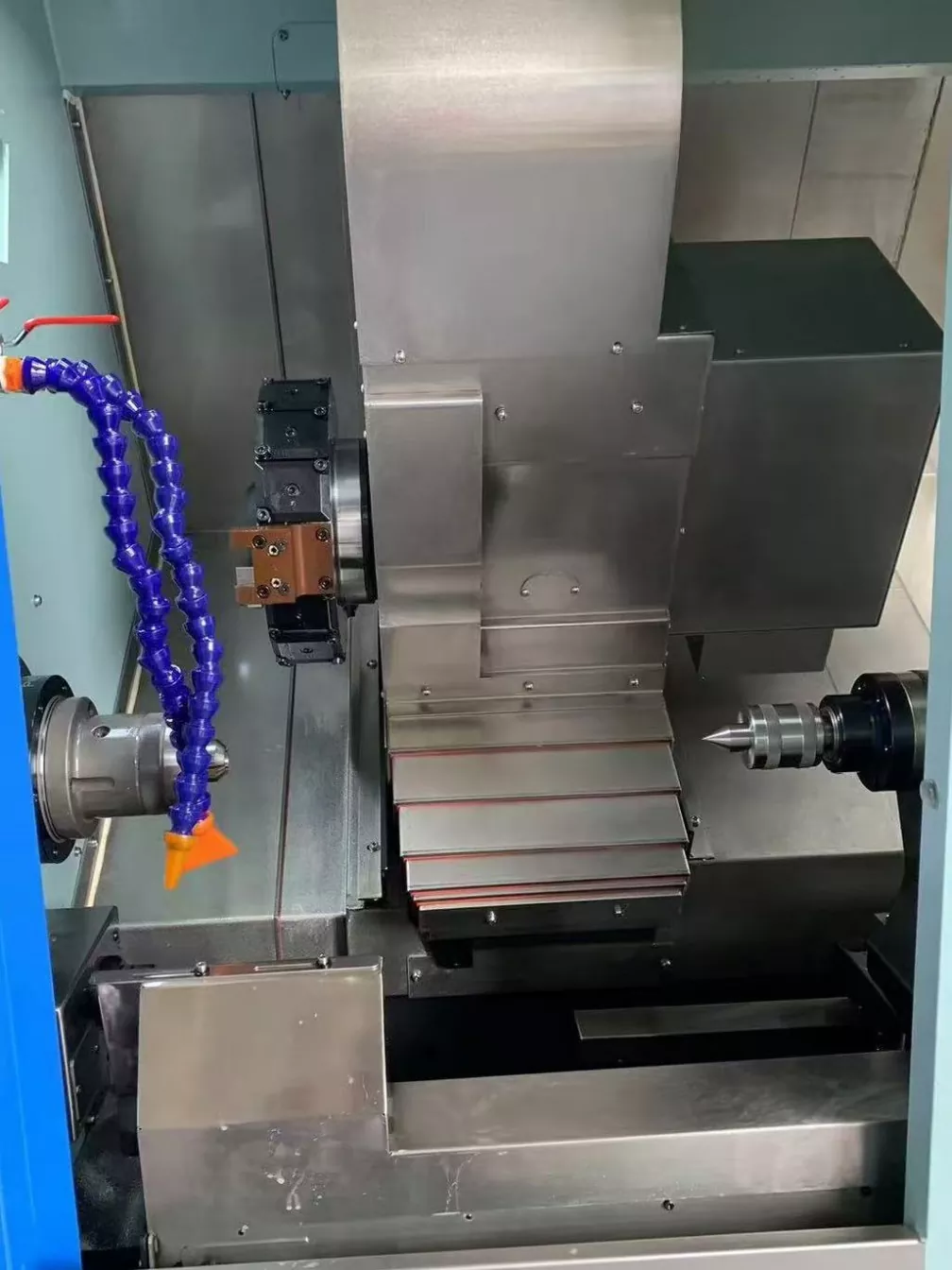

46-Tailstock-Turn-Mill-Verbund-CNC-Maschinen-Innenstruktur der Werkzeugmaschine.

Der 15-Station-Strom-Turm kann mehr Werkzeuge laden. Bei der Bearbeitung komplexer Teile müssen die Werkzeuge häufig häufig geändert werden, wodurch die Ausfallzeit, die durch das Ändern von Werkzeugen verursacht wird, reduziert und die Bearbeitungseffizienz verbessert.
