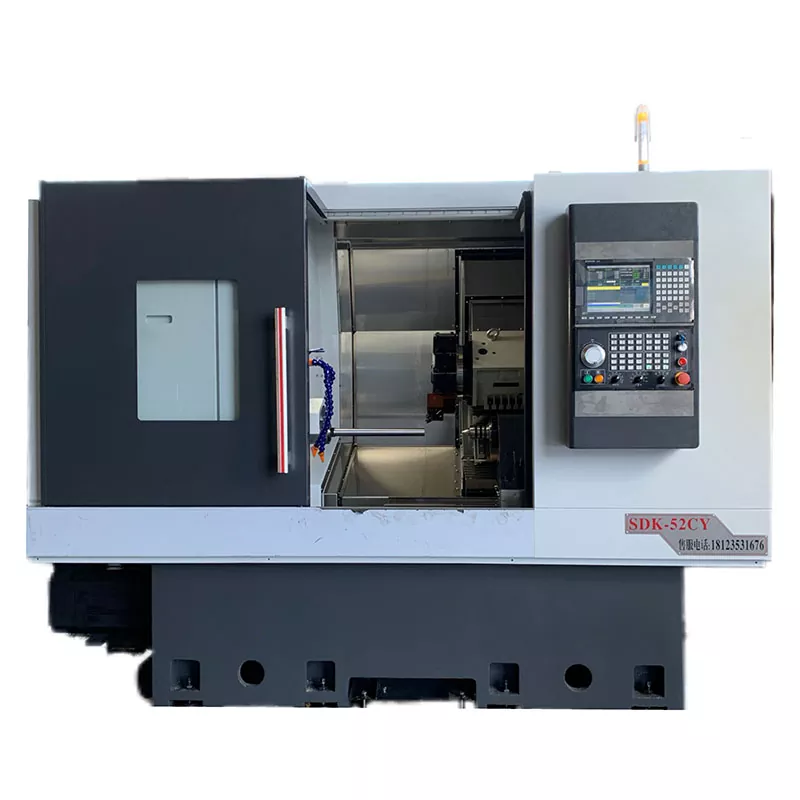

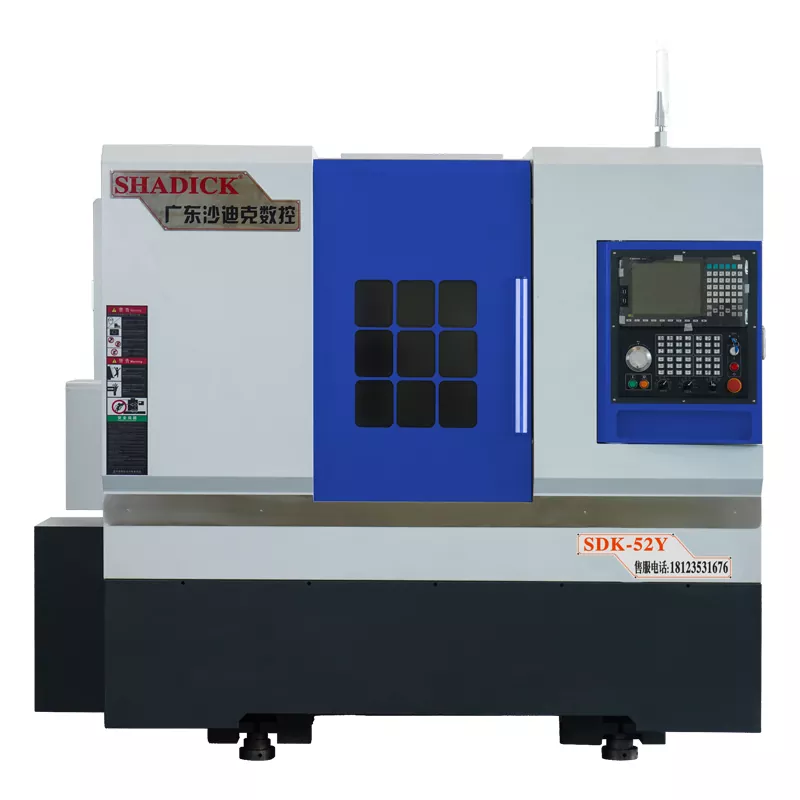

52-Tailstock-Turn-Mill-Verbund-CNC-Maschine

Shadick 52-TailStock-Turn-Mill-Verbund-CNC-Maschine kann flexibel mit gewöhnlichen oder programmierbaren hydraulischen Heckstöcke konfiguriert werden. Gewöhnlicher hydraulischer Heckstock ist einfach zu bedienen, aber seine Flexibilität und Genauigkeit sind begrenzt. Die programmierbare hydraulische Schwanz

Anfrage absenden

Produktbeschreibung

Die Y-Achse des Power-Turms der Shadick 52-Tailstock-Turn-Mill-Verbund-CNC-Maschine wird durch 4 lineare Leitfäden oder doppelt gehärtete Guides gesteuert, was die Präzision und hohe Starrheit erheblich verbessert.

Es ist mit einem programmierbaren hydraulischen Heckstock ausgestattet. Mit nur einem Drücken einer Taste können Sie den Heckstock erweitern oder zurückziehen, was es einfach macht, Werkstücke zu klemmen. Es hat eine Zweigangskontrolle (schnell und langsam).

Es hat die Funktion von vier - Achsenverbindungsbearbeitung zum Drehen, Mahlen, Bohren, Tippen usw. und kann das Bohren und Klopfen an den Wellenenden der Teile vervollständigen.

Der Stromturm kann verwendet werden, um Teile mit hohem Rigidität zu maschinen. Der wahre y-Achsen-Leistungskopf kann mit der Verbindungsverbindungsfunktion der Turn-Mill kombiniert werden, um komplexe Teile zu maschinellen.

Es kann eine große Vorbereitungsbearbeitung an Stahl- und Edelstahlteilen durchführen sowie auf die Wellenenden bohren und klopfen. Die Maschine mit einem Heckstock kann Langschaftteile verarbeiten.

Auf der Seite befindet sich ein Elektrowerkzeugfunktionsmodul, mit dem Funktionen wie Bohrungen, Klopfen und Mahlflats ausführen können, wodurch präzise Bohrungen und Mahlen verschiedener Wellenteile ermöglicht werden können.

Der Power Head-Motor hat eine Leistung von 5,5 kW und ist mit einem in sich geschlossenen Kühlsystem ausgestattet. Die maximale Rotationsgeschwindigkeit kann 8.000 Umdrehungen pro Minute erreichen. Es kann eine 24-Stunden-Bearbeitung ohne Überhitzung oder Alarm ausführen.

Produktparameter (Spezifikation)

Verarbeitungskapazität	52y
Den Bettkörper drehen	Φ500
Die Verarbeitung des größten Durchmessers	Φ350
Spindel
Spindelnase	A2-6
Baröffnung	Φ52
Spindelgeschwindigkeit	0-6000
Mechanische Präzision
Wiederholen Sie die Positionierungsgenauigkeit	± 0,005
Spindelschuss	≤ 0,005/100mm
Spindelverjüngung	≤ 0,005/100mm
X, Z Querhaar	≤ 0,005/100mm
X/Z-Achse schnell bewegende Geschwindigkeit	24m/min
Tailsitzreisen
Spezifikation der Heckstockhülle	Mo's 5#
Tailsitzreisen	420 mm
Methode zur Bewegung der Tail -Sitzbewegung	Schieberegler
Obere Strecke von Chuck	450 mm
Schwankungsstufe	5-20 Kilogramm
Top -Route	120 mm
Tail -Sitzstruktur	Präzisionshülsenart
Axialstrich
X-Achse Schlaganfall	260 mm
Z-Achse Schlaganfall	520 mm
Y-Achse Schlaganfall	± 45 mm/± 50 mm
Motorleistung
Spindel (Servo) und Motor	11 kW
X -Achse (Servo) und Motor	3.1 kW
Z -Achse (Servo) und Motor	3.1 kW
Y -Achse (Servo) und Motor	2,4 kW
Power Head Motor	5,5 kW
12- Bahnhofsstrom Turm (BMT45)	König CNC aus Taiwan, China
Power Head 0 - Grad	2
Power Head 90 - Grad	2
Andere
Gewicht	3700 kg
Mechanische Abmessungen	285017802040

Produktfunktion und Anwendung

Die Turn-Mill-Compound-Werkzeugmaschine bietet von Natur aus eine hohe Effizienz und Multifunktionalität. Es ist in der Lage, eine Vielzahl von Bearbeitungsaufgaben in einer einzigen Klemme auszufüllen, was es für die Produktionsindustrie, die eine effiziente Produktion erfordern, sehr geeignet ist. Es gilt für die langachsige Bearbeitung in Branchen wie Automobilteilen, Getriebeindustrie und Windkrafterzeugung.

Produktionsdetails

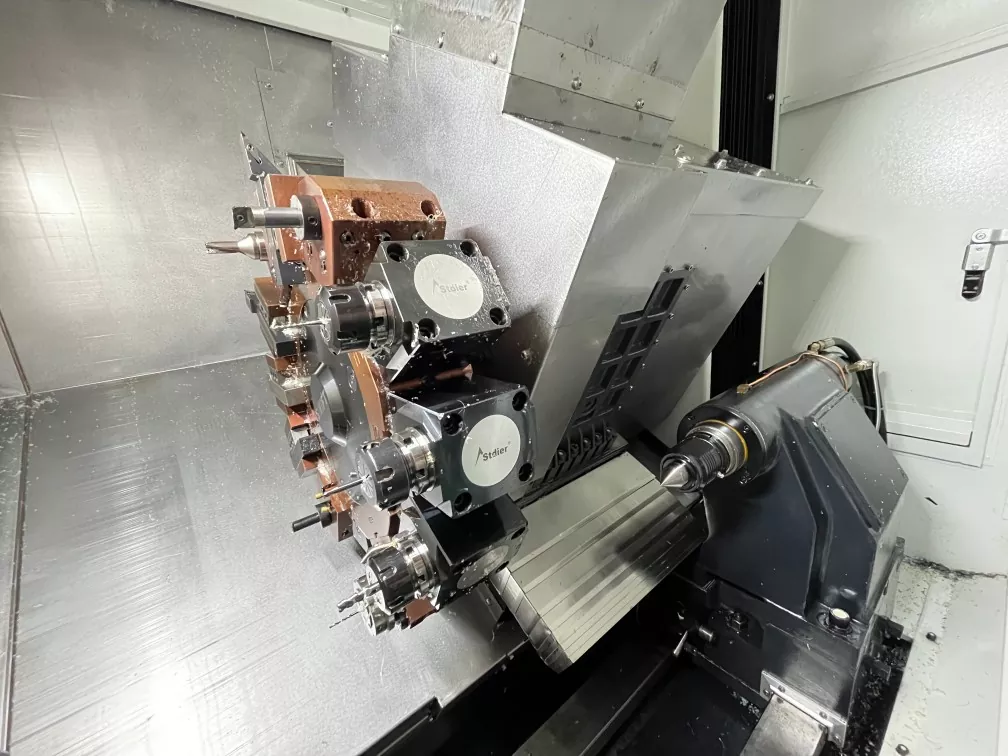

52-Tailstock-Turn-Mill-Verbund-CNC-Maschinen-Innenstruktur der Werkzeugmaschine ， Der BMT55-Servo-Turm verbessert die Zuverlässigkeit der Indexierung und sorgt für die hohe Steifigkeit während des Mahls.
