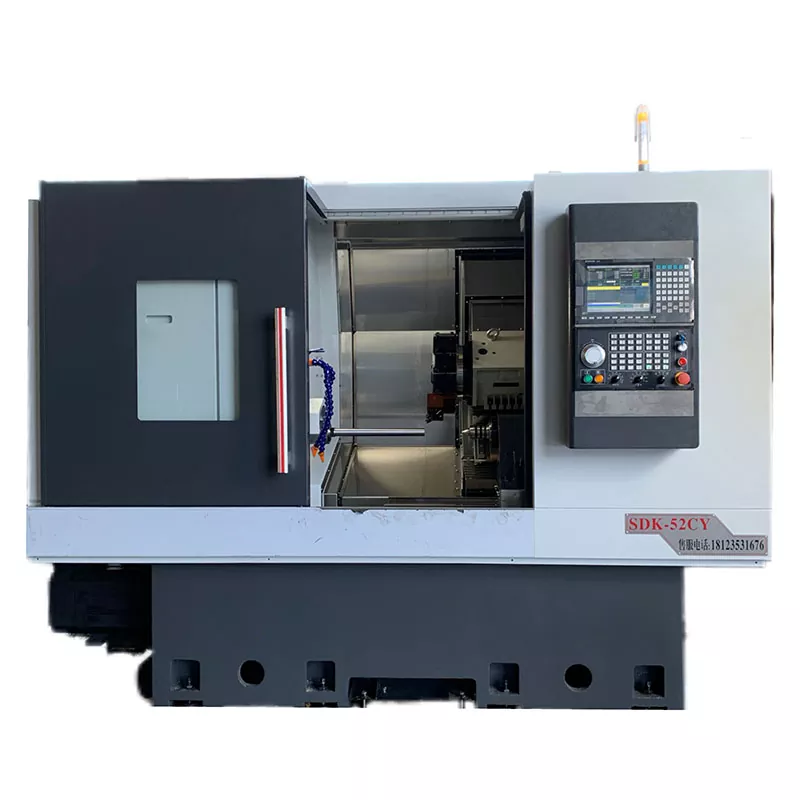

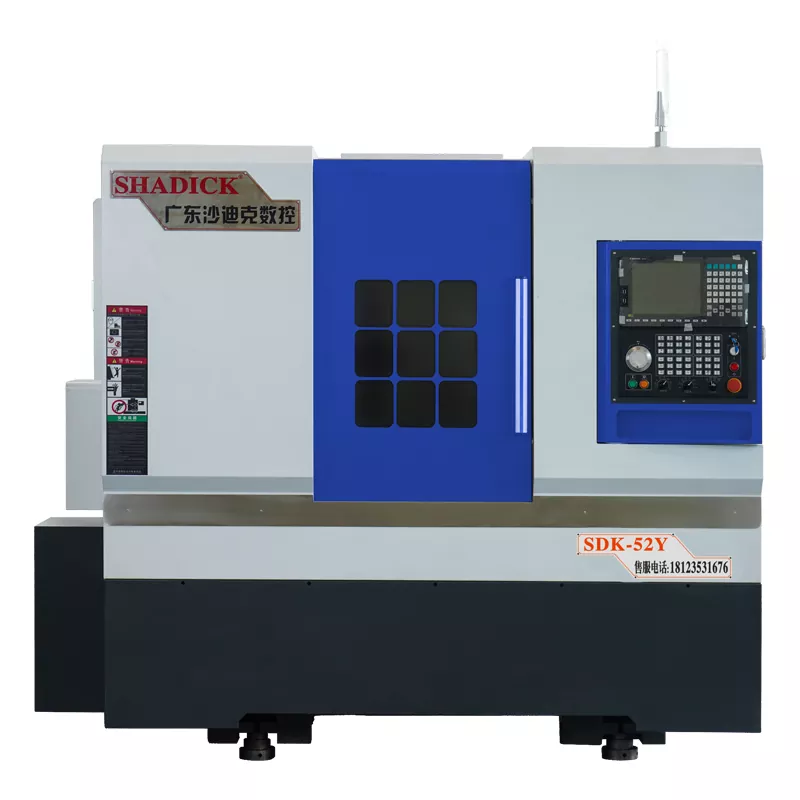

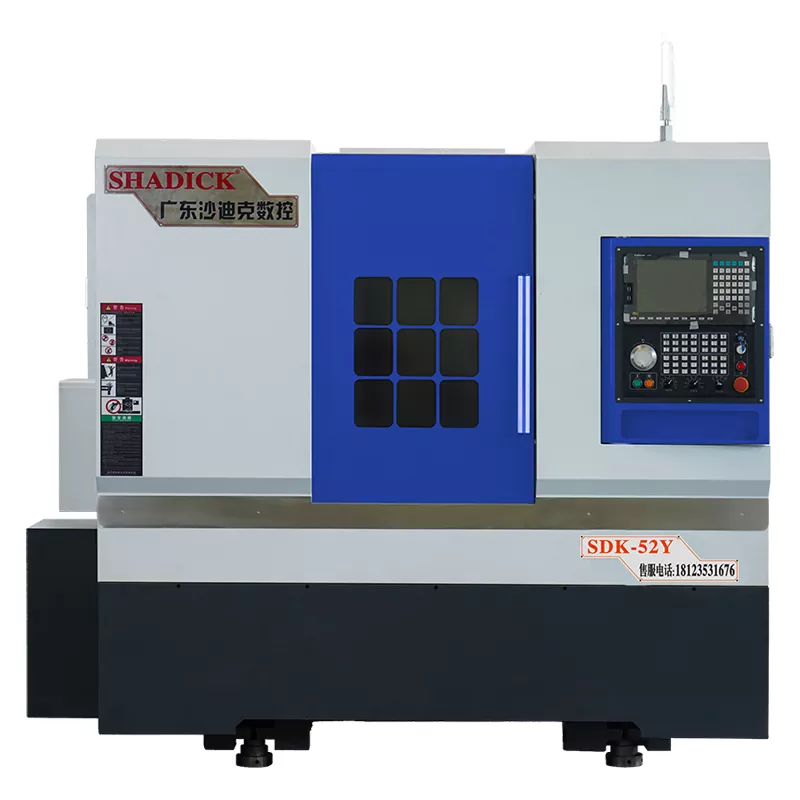

Interpolierte y-Achse Turn-Mill-Verbindungs-CNC-Werkzeugmaschine

Die interpolierten Y-Achse-Turn-Mill-Verbindungs-CNC-Werkzeugmaschine als fortschrittliches Modell in der Reihe von Komplexmaschinen von Drehmaschine nutzt seine einzigartige Verarbeitungsmethode, die die flexible Vorder- und TALT-Bewegung der X-Achse mit der genauen vertikalen vertikalen Verschiebung der y-Achse kombiniert, um eine effiziente Integration der multimfrozesziellen Maschinen zu erreichen. Dieses innovative Design verbessert nicht nur die Produktionseffizienz erheblich, sondern stimmt auch nahtlos mit den dringenden Anforderungen der modernen Fertigung für eine effiziente und qualitativ hochwertige Produktion überein.

Anfrage absenden

Produktbeschreibung

Unsere interpolierte Y-A-Achse-Turn-Mill-Verbindungs-CNC-Werkzeugmaschine sind mit linearen, hochpräzisen linearen Guides, Rollschrauben und Präzisionslagern ausgestattet.

Es nutzt die größten Vorteile von vier Achsenverknüpfungen und hoher Starrheit vollständig aus.

Dies ist eine Verbindungsbearbeitungsmaschine mit einem Turn-Mill-Verbindungsmaschine mit einem interpolierten Y-Achse-Stromturm und dem Heckstockzentrum, einem neuen Modell, das die gerade y-Achse-Maschine ersetzt.

Das programmierbare hydraulische Heckstockzentrum ermöglicht ein Eintastenbetrieb, um sich zu erweitern oder zurückzuziehen, was das einfache Klemmwerksstück erleichtert. Es hat eine Zweigangskontrolle (schnell und langsam).

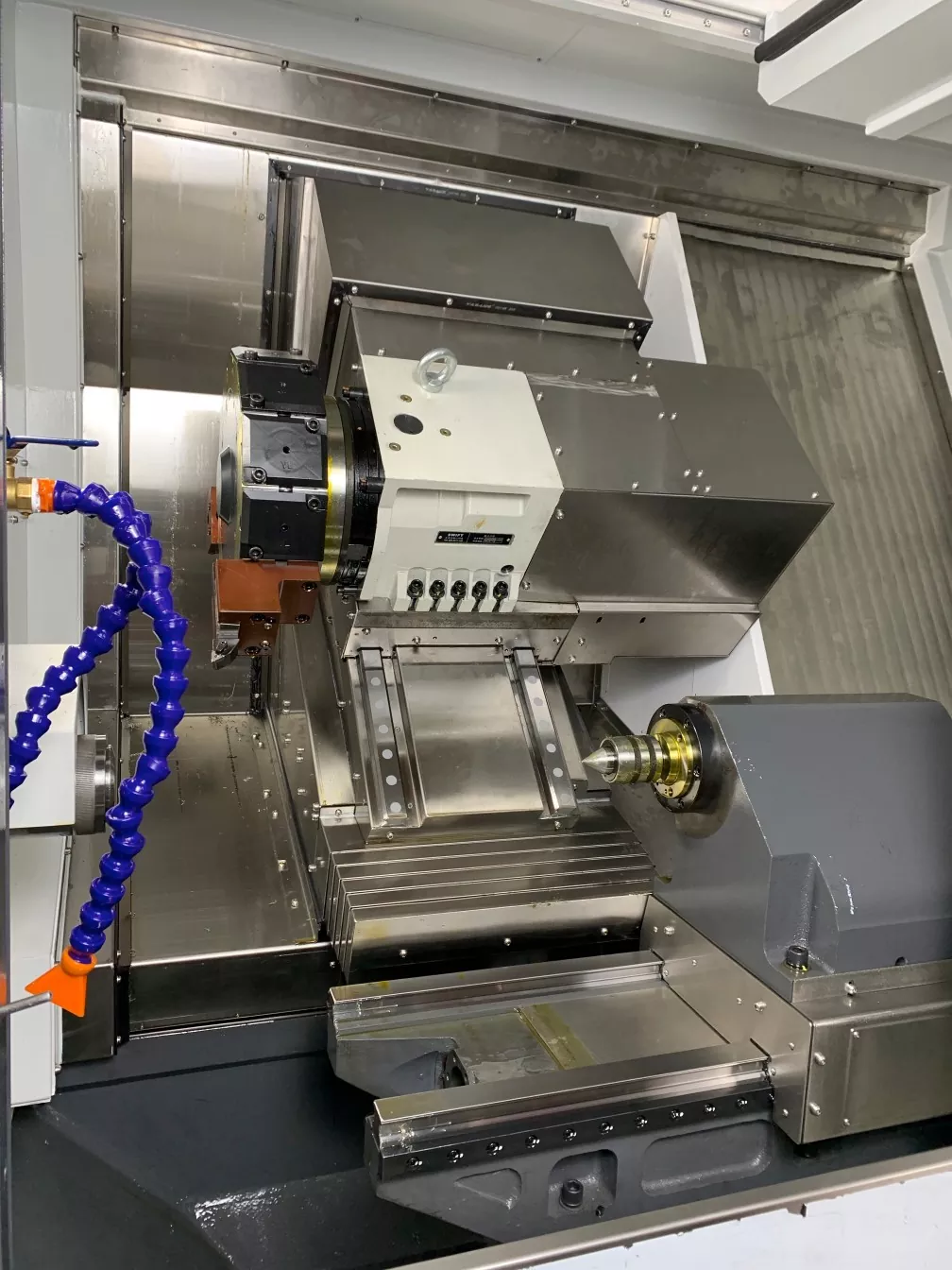

Der Stromturm wird zur Bearbeitung von Teilen mit hoher Rigidität verwendet, und der interpolierte y-Achse-Leistungskopf kann in Kombination mit der Verbindungsverbindungsfunktion der Turn-Mill an maschinellen komplexen Teilen verwendet werden.

Das Bett der Werkzeugmaschine verwendet ein hohes Schienenkonstruktion mit einem Winkelverhältnis von 15:30 Grad, was effektiv sicherstellen kann, dass die Werkzeugmaschine während des langfristigen Betriebs nicht verformt und eine gute Starrheit und starke Stabilität aufweist.

Produktparameter （Spezifikation）

Verarbeitungskapazität	52cy
Den Bettkörper drehen	Φ600
Die Verarbeitung des größten Durchmessers	Φ350
Spindel
Spindelnase	A2-6
Baröffnung	Φ52
Spindelgeschwindigkeit	0-4500
Mechanische Präzision
Wiederholen Sie die Positionierungsgenauigkeit	± 0,005
Spindelschuss	≤ 0,005/100mm
Spindelverjüngung	≤ 0,005/100mm
X, Z Querhaar	≤ 0,005/100mm
X/Z-Achse schnell bewegende Geschwindigkeit	24m/min
Tailsitzreisen
Spezifikation der Heckstockhülle	Mo's 4#
Tailsitzreisen	500 mm
Methode zur Bewegung der Tail -Sitzbewegung	Schieberegler
Obere Strecke von Chuck	630 mm
Schwankungsstufe	5-20 Kilogramm
Top -Route	120 mm
Tail -Sitzstruktur	Präzisionshülsenart
Axialstrich
X-Achse-Reiseradius	260 mm
Z-Achse Schlaganfall	620 mm
Y-Achse Schlaganfall	﹢ 60 mm ﹣68mm
Motorleistung
Spindel (Servo) und Motor	11 kW
X -Achse (Servo) und Motor	3.1 kW
Z -Achse (Servo) und Motor	3.1 kW
Y -Achse (Servo) und Motor	2,4 kW
Power Head Motor	5,5 kW
spülen
spülen	BMT55
Andere
Gewicht	5000 kg
Mechanische Abmessungen	290019502100

Produktfest und Anwendung

Interpolierte Y-Achse-Turn-Mill-Verbindungs-CNC-Werkzeugmaschinen werden in verschiedenen Fertigungsindustrien häufig verwendet, insbesondere bei der Verarbeitung hochpräziser und komplexer Teile wie Docking-Einsätzen, Automobilteilen, medizinischen Geräten usw., die erhebliche Vorteile haben. Darüber hinaus kann es auch verwendet werden, um Teile mit komplexen geometrischen Formen, verschiedenen Größen und hohen Präzisionsanforderungen zu verarbeiten, wie z.

Produktionsdetails

Es wird von einer Schraubenstange und einem Servomotor gesteuert und gesteuert. Die Programmanweisungen für Bewegung und Schub können festgelegt werden, und die Operation ist einfach.

Es wird das Design eines programmierbaren hydraulischen Heckstocks übernommen, wodurch es einfacher ist, die Rundheit und Konzentrie bei der Verarbeitung ultra langer und schlanker Wellenteile zu gewährleisten.

Der programmierbare hydraulische Heckstock kann die Vorwärts-, Rückwärtsbewegung und Stopp des Heckstocks durch M-Codes und K-Codes steuern. Darüber hinaus ermöglicht es eine willkürliche Einstellung des Drucks. Es ist einfach, bequem, sicher und zuverlässig.
