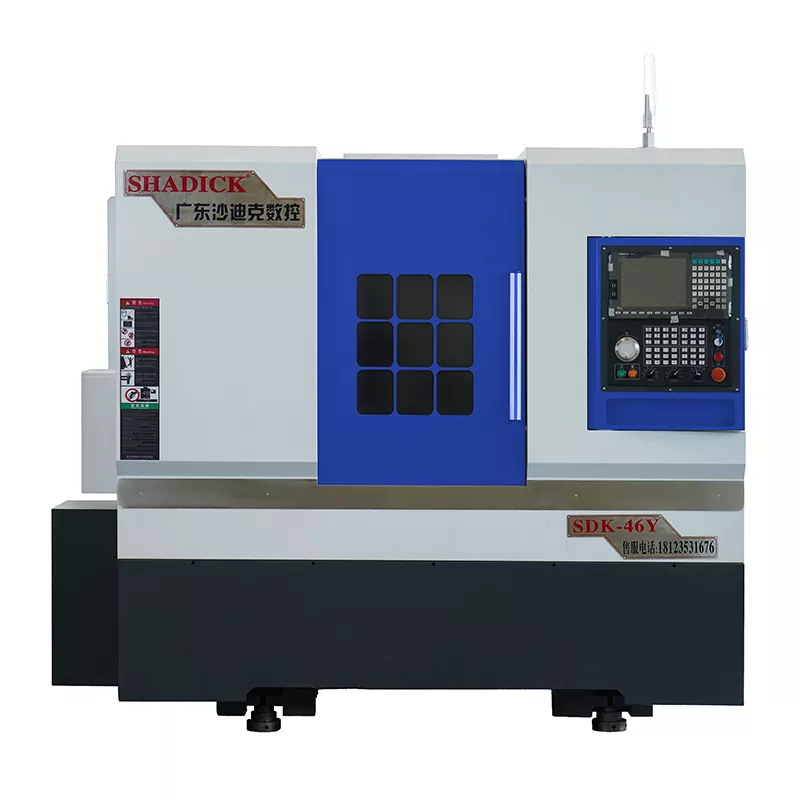

46 CNC-Maschinenmaschinen mit Verbindungsverbindung und Mahlen

Shadick bietet nicht nur High-End-CNC-Werkzeugmaschinen mit 46-Dreh- und Fräsenverbindungen, sondern auch in maßgeschneiderten Diensten. Unser technisches Team entwirft sorgfältig den Prozessfluss, konfigurieren Tools und plant Automatisierungslösungen auf der Grundlage der spezifischen Anforderungen jedes Kunden und bietet wirklich eine "One-Stop" -Lösung für alle Kunden. Die Auswahl von Shadick bedeutet, einen Fertigungspartner auszuwählen, der effiziente und besorgnisfreie Betriebsvorgänge erzielen kann.

Anfrage absenden

Produktbeschreibung

Unsere CNC-Maschinenmaschinen mit 46 Umdrehung und Fräsen verwenden die echte Y-Achse-Stromsteuerung, um eine komplexe Teilbearbeitung durchzuführen.

Jede Achse ist mit linearen, importierten linearen Guides, Rollschrauben und Präzisionslagern ausgestattet.

Es kann eine großflächige Präzisionsbearbeitung von Stahlteilen und Edelstahl durchführen sowie das Bohren und Klopfen von Wellenenden.

Die y-Achse des direkt gekoppelten Stromturms nimmt 4-Draht-Schienen/doppelte Hard-Schienenkontrolle an, was die Präzision und hohe Steifigkeit erheblich verbessert.

Produktparameter （Spezifikation）

Verarbeitungskapazität	46y
Den Bettkörper drehen	Φ450
Die Verarbeitung des größten Durchmessers	Φ350
Spindel
Spindelnase	A2-5
Baröffnung	Φ46
Spindelgeschwindigkeit	0-6000
Mechanische Präzision
Wiederholen Sie die Positionierungsgenauigkeit	± 0,003
Spindelschuss	≤ 0,005/100mm
Spindelverjüngung	≤ 0,005/100mm
X, Z Querhaar	≤ 0,005/100mm
X/Z-Achse schnell bewegende Geschwindigkeit	24m/min
Axialstrich
X-Achse Radius	250 mm
Z-Achse Schlaganfall	400 mm
Y-Achse Schlaganfall	± 35 mm
Motorleistung
Spindel (Servo) und Motor	7,5 kW
X -Achse (Servo) und Motor	3.1 kW
Z -Achse (Servo) und Motor	3.1 kW
Y -Achse (Servo) und Motor	2,4 kW
Power Head Motor	5,5 kW

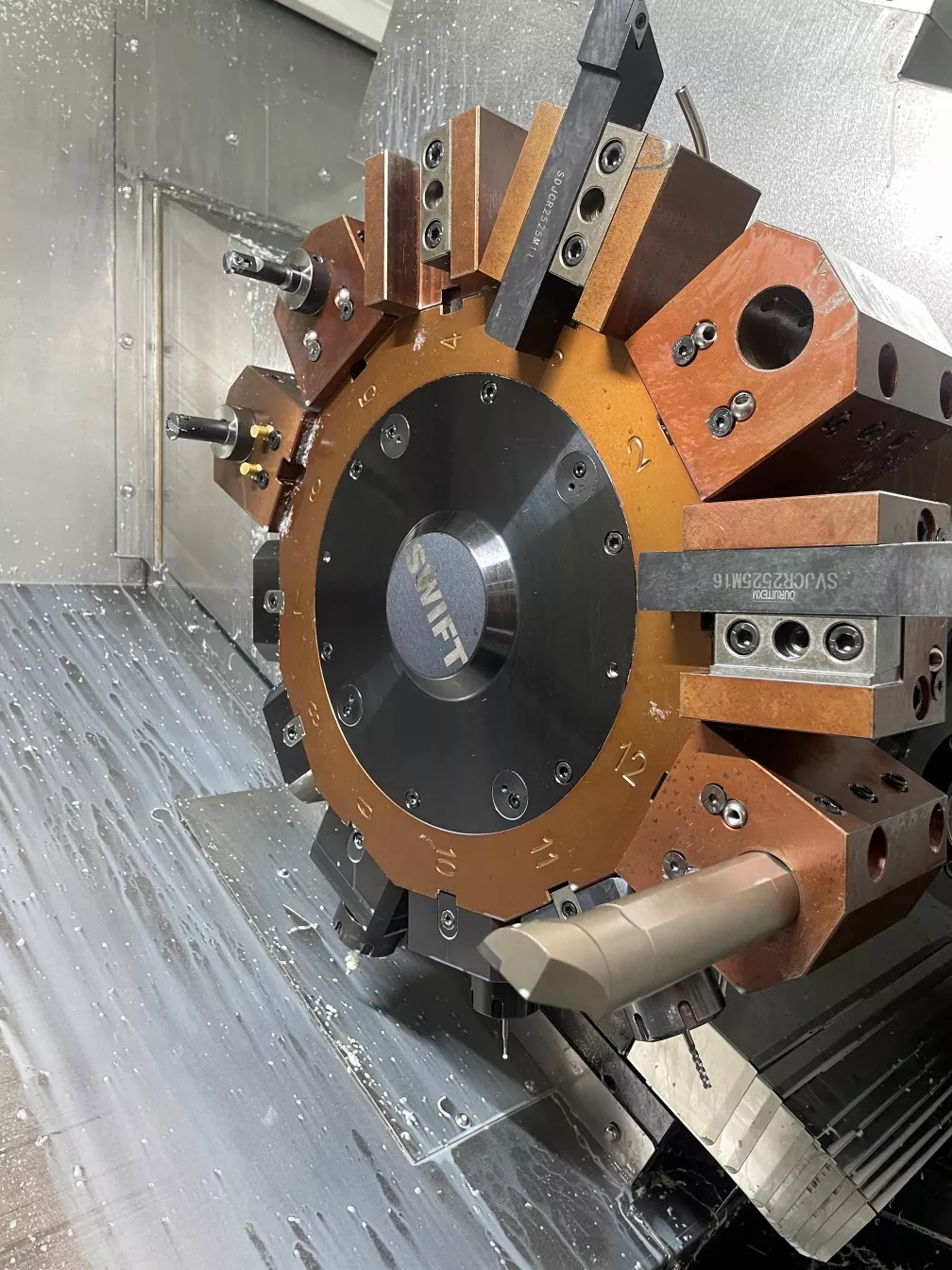

12 - Stationskraft Turm (BMT40)	König CNC aus Taiwan, China
Power Head 0 - Grad	2
Power Head 90 - Grad	2
Andere
Gewicht	3600 kg
Mechanische Abmessungen	273017101920

Produktfest und Anwendung

Die CNC-Werkzeugmaschinen mit Shadick 46-Dreh- und Mahlverbindung kombinieren die Funktionen einer Drehmaschine und eines Bearbeitungszentrums. Es ist speziell für die Behandlung von Produkten mit hohen Anforderungen für Präzision, Konzentrik und Koaxialität ausgelegt. Normalerweise wird es zur Verarbeitung von Ersatzteilen in Feldern wie Automobil-, Luft- und Raumfahrt- und Schimmelherstellungsindustrie verwendet. Mit einer einzigen Klemme kann die Verarbeitung komplexer Teile abgeschlossen werden, die Produktionszeit verkürzen und die Kosten senken.

Produktionsdetails

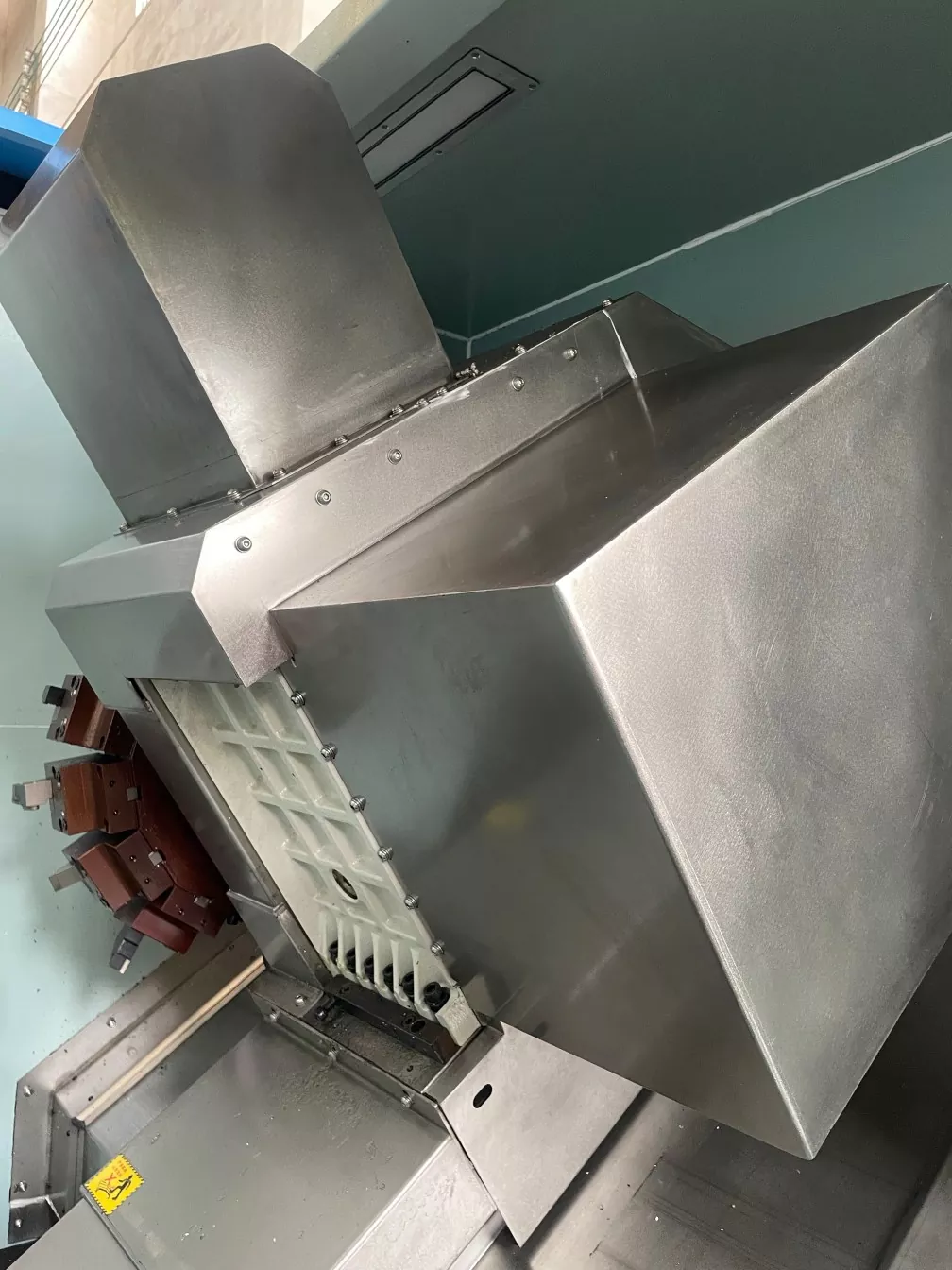

46 Umdrehung und Fräser der internen Strukturanzeige von CNC-Werkzeugenmaschinen

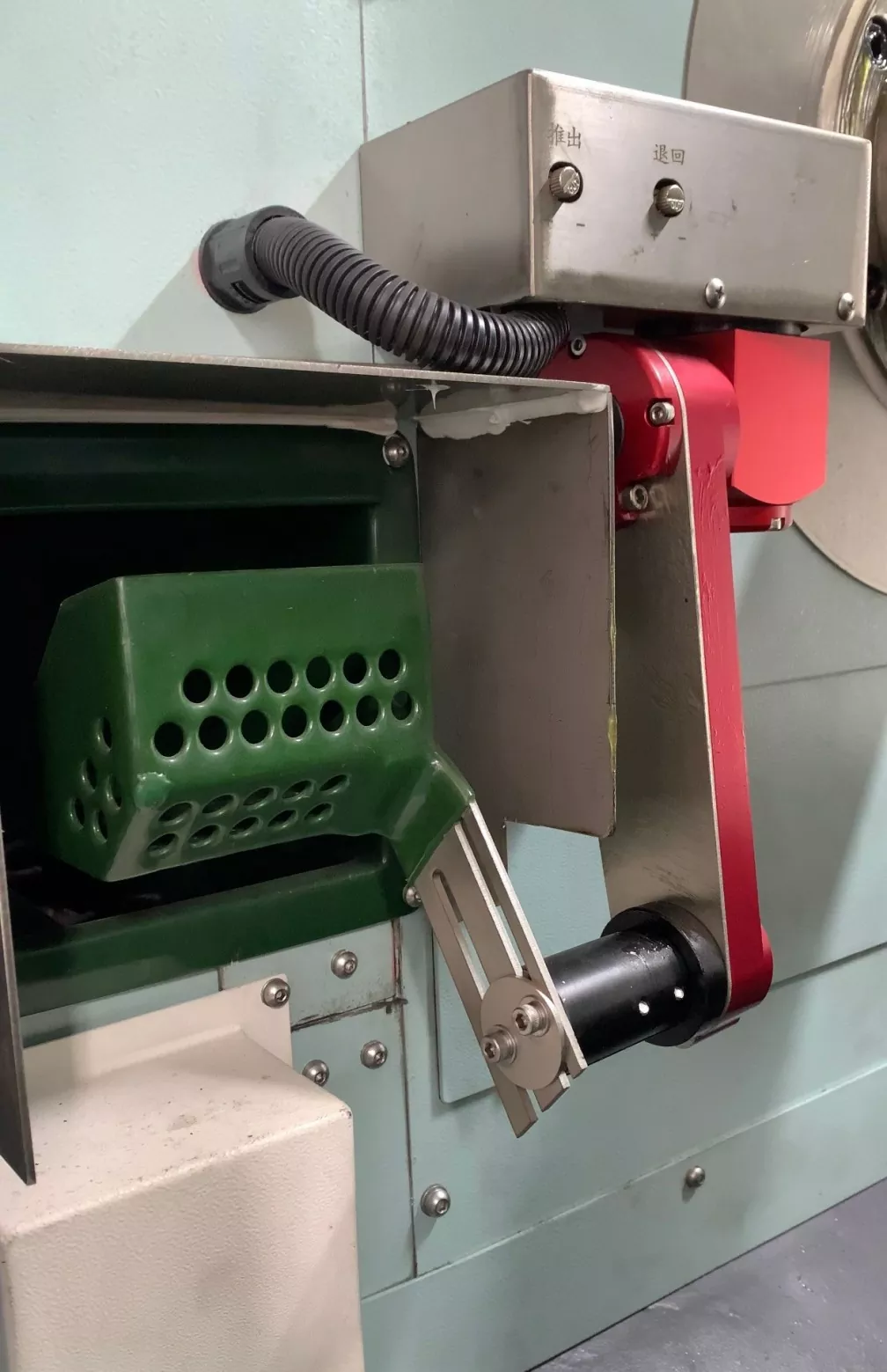

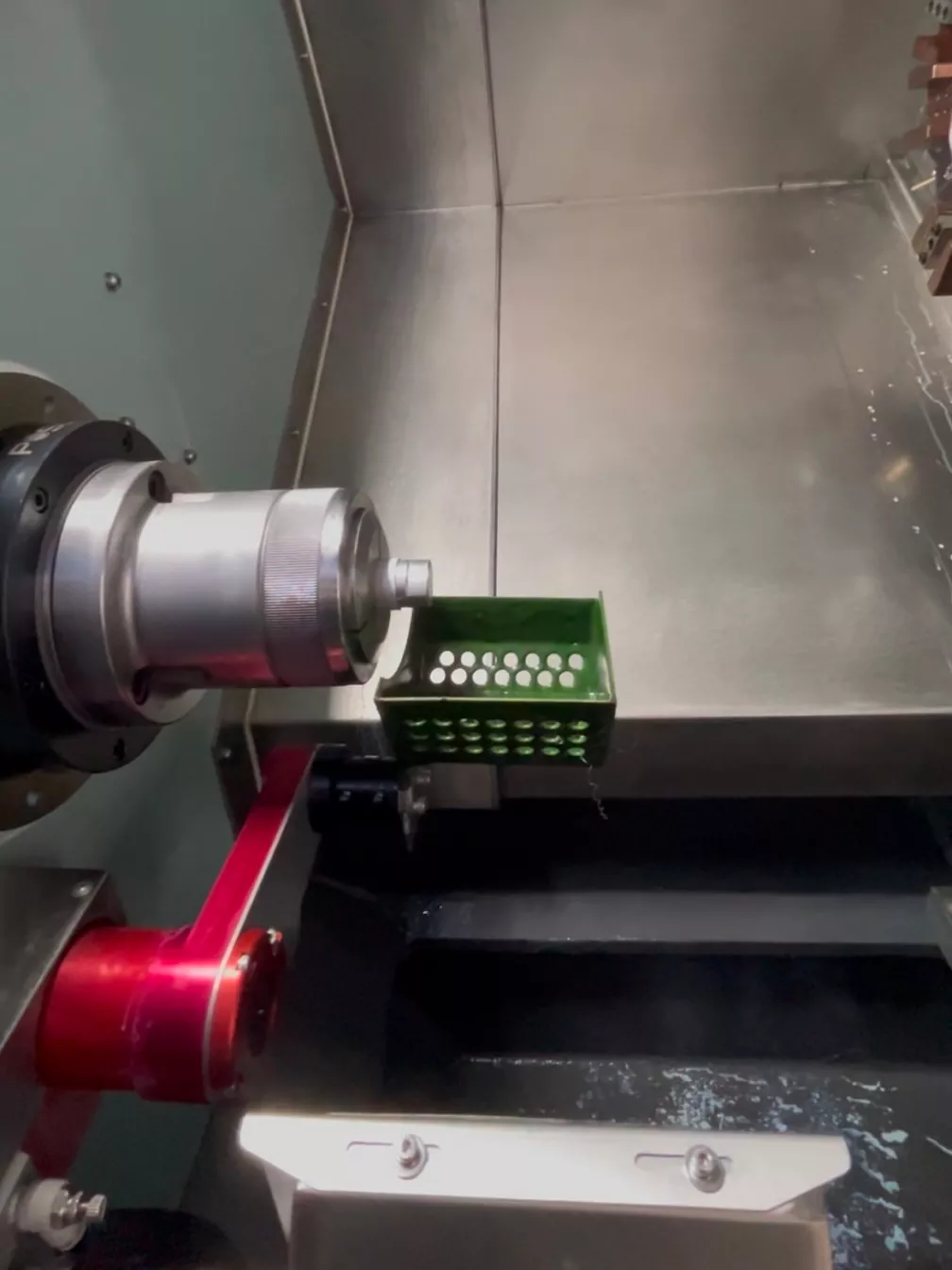

Unsere Ausrüstung ermöglicht die optionale Installation eines Werkstückssammlers und eines automatischen Feeders entsprechend den Bedürfnissen der Kunden, die Zeit und Arbeit sparen und die Kosten senken können.
